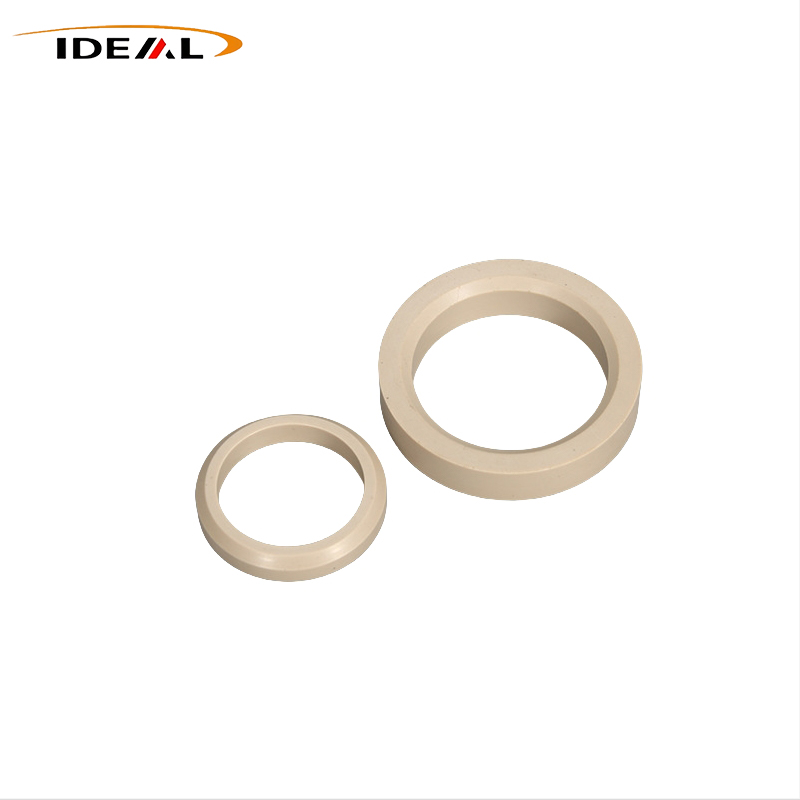

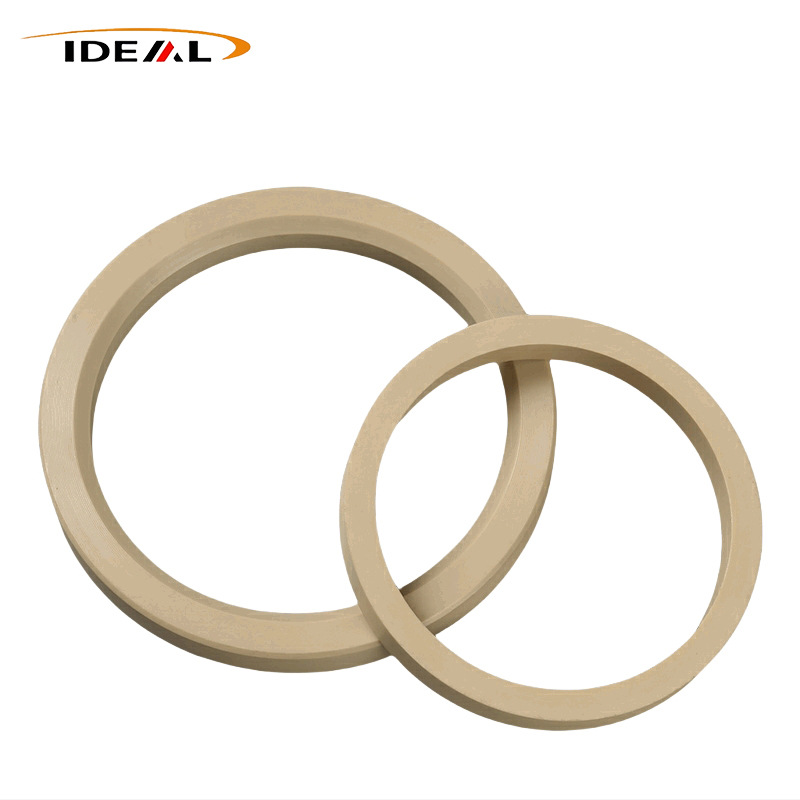

Опорные кольца из PEEK

Идеальный пластикявляется производителем опорных колец PEEK. Продукция представляет собой жесткие вспомогательные защитные компоненты, специально разработанные для систем уплотнения высокого давления. Они всегда собираются с эластичными уплотнительными кольцами, а не работают независимо. Являясь жестким защитным барьером, они эффективно предотвращают зажатие уплотнительных колец в монтажные зазоры под экстремальным давлением, избегая повреждений при сдвиге и нарушения герметичности. Это значительно повышает уровень устойчивости к давлению и общий срок службы всего уплотнительного узла, что делает их незаменимыми аксессуарами для высококлассного промышленного прецизионного уплотнительного оборудования.

Принцип работы и правила соответствия

1 независимое функциональное подразделение

2 совместимых материала уплотнительных колец

• Обычные условия работы: подходит для уплотнительных колец из NBR, EPDM и обычных резиновых уплотнений.
• Условия высокого давления и химической коррозии: отдавайте предпочтение уплотнительным кольцам FKM или FFKM.
• Мягкие резиновые уплотнения (FFKM/силикон): они обязательны, так как эти материалы обладают плохой антиэкструзионной способностью и легко повреждаются под давлением.

3 Рекомендации по установке

• Одностороннее давление: установите одно опорное кольцо из PEEK на стороне высокого давления уплотнительного кольца.
• Двунаправленное давление: установите по одному опорному кольцу с каждой стороны уплотнительного кольца для двусторонней защиты.
• Обычные сценарии низкого давления: не рекомендуется устанавливать несколько опорных колец друг на друга, поскольку это увеличит трение в сборе и приведет к заклиниванию при установке.

Конструктивный дизайн и габаритные характеристики

• Конструкция с размерными допусками: внутренний диаметр немного больше диаметра вала; внешний диаметр немного меньше внутреннего диаметра полости, что обеспечивает плавное прилегание к канавке без заеданий и длительного трения.
• Обработка кромок: внутренние и внешние края скошены для устранения острых углов, что предотвращает появление царапин на уплотнительном кольце во время сборки и уменьшает проблемы прилипания.

Распространенные структурные типы

• Цельные бесконечные кольца: высочайшая жесткость и устойчивость к деформации, подходят для условий работы сверхвысокого давления.
• Разъемные кольца с диагональным разрезом: легко устанавливаются и разбираются на месте, идеально подходят для оборудования, требующего частого обслуживания.
• Ступенчатые опорные кольца: специальная конструкция для нестандартных канавок и индивидуальных сценариев уплотнения.

Производственные процессы и контроль процессов

1. Распространенные дефекты и причины продукта

• Деформация и плохая плоскостность: вызваны чрезмерным нагревом при резке на станке с ЧПУ, жесткой деформацией зажима или нестабильным давлением уплотнения при впрыске и быстрым охлаждением.
• Выход за пределы допуска по размерам: возникает из-за изношенных режущих инструментов, дефектных приспособлений или недостаточной компенсации усадки во время формования.
• Овальность и плохая округлость: возникают из-за зажимной деформации тонкостенных заготовок, кручения при извлечении из формы или неравномерного охлаждения формы.

2 решения по оптимизации процессов

• Оптимизация обработки с ЧПУ: используйте профессиональные твердосплавные режущие инструменты, уменьшите скорость подачи для контроля нагрева при резке и используйте индивидуальные гибкие приспособления, чтобы избежать деформации тонкостенного зажима.
• Оптимизация литья под давлением: точная стабилизация температуры расплава, температуры формы и давления упаковки; принять постепенное медленное охлаждение и запретить быстрое водяное охлаждение, чтобы уменьшить остаточное напряжение

3 сценария применения процессов

• Прецизионная обработка с ЧПУ: подходит для прототипов, мелкосерийной обработки, нестандартных размеров и разъемных опорных колец. Сплошные кольца с ЧПУ являются лучшим выбором для оборудования высокого давления, эффективно предотвращая дефекты линии сварки формованных изделий.
• Высокотемпературное литье под давлением: подходит для массового производства стандартных цельных колец, отличается высокой эффективностью производства и стабильной стабильностью партии.

Основное напоминание: независимо от производственного процесса отжиг для снятия напряжений необходим для обеспечения долгосрочной стабильности размеров и защиты от деформации опорных колец из полиэфирэфиркетона в экстремальных рабочих условиях.

Свойства продукта

Эти кольца действуют как жесткие усиливающие вставки, предотвращающие выдавливание, специально разработанные для уплотнений под высоким давлением. Они используют исключительные физические преимущества полимера PEEK для защиты первичных эластичных уплотнений, таких как уплотнительные кольца, от повреждений при экструзии.

1. Защита от выдавливания при экстремальных нагрузках

PEEK демонстрирует выдающиеся противоползучие свойства. Остаточная деформация практически не возникает при длительном сильном сжатии. Даже при экстремальном давлении в сочетании с высокими температурами кольца сохраняют геометрию и постоянно защищают уплотнительные кольца, обеспечивая надежную защиту от выдавливания в течение продолжительных циклов.

2. Предсказуемая термическая стабильность

Столкнувшись с повторяющимися изменениями между высокими и низкими температурами, опорные кольца из полиэфирэфиркетона демонстрируют стабильное тепловое расширение без явных искажений. Материал остается пластичным при низких температурах и устойчив к размягчению при нагревании, что обеспечивает работоспособность всего уплотнительного узла.

3. Стабильность размеров без влаги

Высокая структурная жесткость обеспечивает надежную устойчивость к сжатию. В отличие от альтернатив нейлону, PEEK поглощает незначительное количество влаги. Контакт с водой не вызывает набухания, поэтому риски заклинивания сборки и отклонения размеров полностью исключаются.

4. Поверхность с низким коэффициентом трения для уплотнений движения.

Собственная твердая самосмазка обеспечивает низкий коэффициент трения. В возвратно-поступательных и ротационных системах уплотнения трение между опорным кольцом, уплотнительным кольцом и металлической канавкой остается низким. Дополнительная смазка не требуется, что соответствует чистым, безмасляным производственным средам.

5. Высокая устойчивость к импульсному давлению.

Прочная механическая прочность позволяет PEEK выдерживать циклические скачки давления и повторяющиеся ударные нагрузки. Образование трещин и разрушение редко происходят под воздействием непрерывных импульсов высокого давления, что делает их пригодными для гидравлических цилиндров и машин с импульсным давлением.

Сценарии применения

В качестве защитных аксессуаров для уплотнительных конструкций, работающих под высоким давлением, эти кольца разработаны главным образом для устранения повреждений уплотнительных колец, вызванных экструзией под сильным давлением. Они особенно хорошо работают в суровых условиях, характеризующихся высокой температурой, экстремальным давлением, химической коррозией и переменными нагрузками от давления — условиях, когда стандартные опорные кольца из ПТФЭ или нейлона имеют тенденцию преждевременно выходить из строя из-за ползучести.

Гидравлическое и гидроэнергетическое оборудование

Скважинное оборудование для разведки нефти и газа

Системы вакуумной обработки полупроводников

Бортовые аэрокосмические компоненты

Оборудование для работы с химическими жидкостями

Прецизионные медицинские инструменты высокого давления

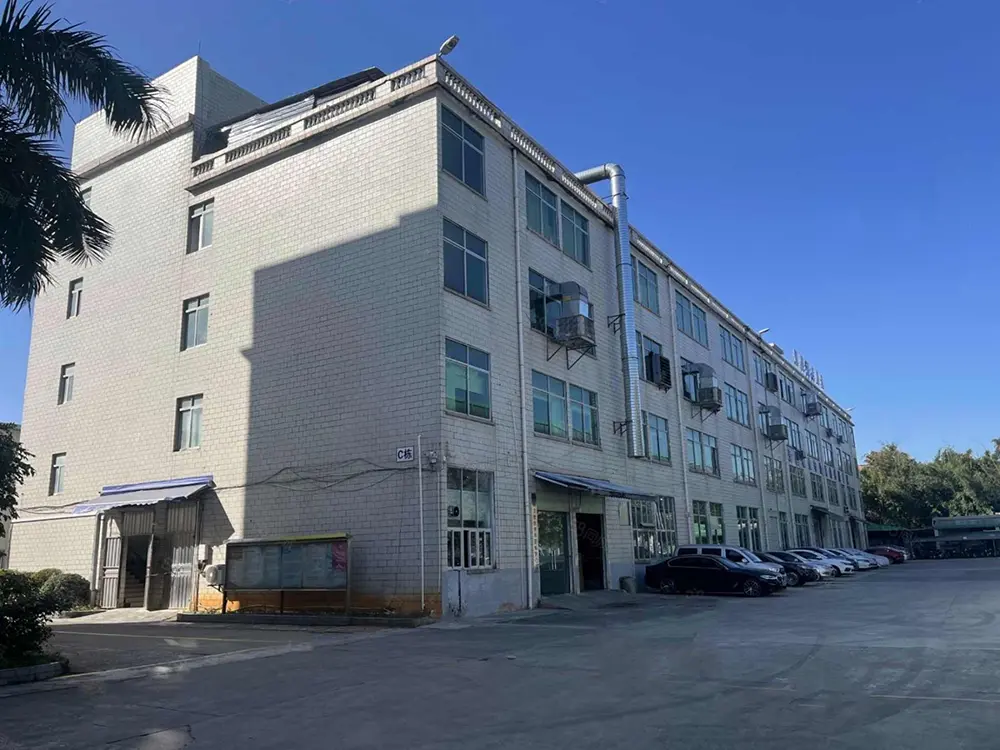

Преимущества нашей фабрики

Мы являемся профессиональным производителем, специализирующимся исключительно на производстве высокоэффективных опорных колец из PEEK. Мы глубоко осознаем распространенные болевые точки в сценариях герметизации под высоким давлением, которые беспокоят большинство конечных пользователей:

- Нарушение экструзии уплотнительного кольца под постоянным высоким давлением

- Холодная деформация и постоянная деформация опорных колец.

- Деформация продукта и утечка в системе после установки на месте.

Большинство основных поставщиков опорных колец из PEEK обеспечивают соответствие продукции только основным стандартам внешнего вида и размеров при комнатной температуре, игнорируя при этом контроль внутренних остаточных напряжений. Такие продукты легко проходят обычные проверки при комнатной температуре, но быстро выходят из строя при экстремально высокой температуре и высоком давлении. Это неизбежно приводит к:

- Неожиданные и незапланированные простои оборудования.

- Частая замена деталей и резкое увеличение затрат на техническое обслуживание.

- Нестабильная работа гидравлических и гидроуплотняющих систем.

Чтобы решить этот распространенный в отрасли недостаток, мы принимаем отжиг для снятия напряжений в качестве обязательного основного производственного процесса, который отличает нашу продукцию от обычных аналогов. Вся наша продукция, будь то прецизионная обработка на станке с ЧПУ или высокотемпературное литье под давлением, использует стандартизированные производственные процедуры:

- Строгий сегментированный отжиг с контролем температуры: устраняет внутренние остаточные напряжения, возникающие во время механической обработки и формования.

- Максимальное снятие напряжения: предотвращает деформацию после установки в тяжелых условиях работы.

- Стабильная общая производительность: гарантирует постоянную плоскостность и точную стабильность размеров в реальных условиях эксплуатации при высоких температурах и высоких давлениях.

Мы предоставляем полную линейку настраиваемых опорных колец из полиэфирэфиркетона с различными характеристиками, включая основные модели и индивидуальные решения:

- Типы продукции: сплошные бесконечные кольца, разъемные кольца с диагональным вырезом и нестандартные ступенчатые кольца.

- Стандартные характеристики: Полные размеры соответствуют стандартам AS568 и ISO3601.

- Услуги по индивидуальному заказу: продукция полностью изготавливается по индивидуальному заказу в соответствии с эксклюзивными техническими чертежами клиентов.

- Варианты сырья: импортный и отечественный ненаполненный чистый ПЭЭК, ПЭЭК с наполнителем из углеродного волокна для повышения прочности и износостойкости.

Наши универсальные опорные кольца из полиэфирэфиркетона широко применяются в различных экстремальных условиях эксплуатации, включая полупроводниковое оборудование, скважинные нефтегазовые объекты, гидравлические системы высокого давления, новое энергетическое оборудование и оборудование для химической обработки, удовлетворяя различные строгие эксплуатационные требования.

Являясь надежным поставщиком вспомогательных компонентов уплотнений из PEEK, работающих под высоким давлением, компания GuangZhou Ideal специализируется на производстве опорных колец премиум-класса, которые эффективно предотвращают выдавливание упругого уплотнения в гидравлических и жидкостных системах. Наши основные преимущества кратко изложены ниже:

- Профессиональная техническая поддержка: зрелая группа исследований, разработок и производства для поддержки индивидуальных размеров и модифицированных формул материалов.

- Кастомизация, ориентированная на сценарии: оптимизируйте продукты, предназначенные для работы в различных условиях экстремального давления и температуры.

- Глобальный охват услуг: в число долгосрочных клиентов сотрудничества входят производители гидравлических цилиндров, предприятия по производству гидравлических клапанов и поставщики морского инженерного оборудования во многих странах и регионах.

Часто задаваемые вопросы

Вопрос 1: Могут ли опорные кольца из PEEK полностью заменить уплотнительные кольца?

А1: Определенно нет. Уплотнительные кольца обеспечивают упругий отскок для уплотняющего эффекта, а опорные кольца из полиэфирэфиркетона обеспечивают только защиту от выдавливания. Обе детали должны быть установлены как согласованный комплект.

В2: Как выбрать между разрезными опорными кольцами и сплошными бесконечными опорными кольцами?

A2: Цельные бесконечные кольца обладают превосходной жесткостью и гораздо лучшими характеристиками при экстремальном давлении. Разъемные варианты обеспечивают беспроблемную установку в пазы уплотнений, фитинговые конструкции, требующие частой разборки и сборки. Их максимальное номинальное давление немного ниже по сравнению с цельными моделями.

В3: Какие преимущества имеют опорные кольца из полиэфирэфиркетона по сравнению с альтернативами из ПТФЭ?

A3: PEEK обладает более высокой жесткостью, а также значительно улучшенной устойчивостью к ползучести и хладотекучести. Он намного лучше противостоит деформации и преждевременному выходу из строя при высокой температуре и высоком давлении, чем ПТФЭ. ПТФЭ мягче и экономически выгоднее исключительно для основных условий работы при низком давлении.

Вопрос 4: Обязательна ли пара из двух опорных колец для двунаправленного давления?

А4: Да. Давление постоянно меняется с обеих сторон в двунаправленных рабочих условиях. Уплотнительному кольцу необходима жесткая поддерживающая защита с двух сторон. Односторонняя установка приведет к повреждению уплотнения при изменении давления.

Вопрос 5: Опорные кольца из полиэфирэфиркетона визуально выглядят неповрежденными, однако после установки они выходят из строя. Что вызывает эту проблему?

A5: Наиболее распространенной причиной является недостаточное устранение внутреннего остаточного напряжения. Когда оборудование нагревается и выдерживает давление, кольца деформируются, образуя крошечные зазоры. Затем уплотнительные кольца продавливаются через эти зазоры и получают необратимые повреждения.

Вопрос 6: Как мы можем снизить риски сбоев в проектах по уплотнению под высоким давлением?

A6: Отдайте предпочтение сплошным бесконечным опорным кольцам из полиэфирэфиркетона, изготовленным с помощью механической обработки на станке с ЧПУ. Это позволяет избежать таких недостатков, как расколы структур и дефекты линий сварных швов, возникающие в результате литья под давлением. При этом убедитесь, что поставщик применяет стандартизированные процедуры снятия напряжения при отжиге.

Вопрос 7: Почему полупроводниковые предприятия предпочитают опорные кольца из полиэфирэфиркетона вместо версий из ПТФЭ?

A7: Многие полупроводниковые процессы работают под высоким давлением, где уплотнительные кольца FFKM склонны к повреждению при экструзии. PEEK обеспечивает более высокую устойчивость к ползучести. Кроме того, чистые марки PEEK вызывают минимальное выделение газов, удовлетворяя строгим требованиям чистоты внутри технологических камер.
