Ideal Plastic Factory предлагает полностью изготовленные по индивидуальному заказу прокладки из PEEK в широком диапазоне спецификаций, включая материалы без наполнителя, с содержанием углеродного волокна и с графитовым наполнителем. Мы поддерживаем разнообразные конфигурации, такие как сверхтонкие нестандартные формы, фланцы с несколькими отверстиями и стандартные кольца, используя сочетание точной обработки с ЧПУ и высокотемпературного литья под давлением. Каждый компонент подвергается специальному отжигу для снятия напряжений, чтобы полностью устранить проблемы, связанные с деформацией, несоосностью и утечками. Свяжитесь с нами сегодня!
Прокладки из PEEK — это прецизионные уплотнительные компоненты, изготовленные из высокоэффективного полиэфирэфиркетона, которые относятся к категории специальных инженерных пластиковых уплотнений премиум-класса. В отличие от прокладок из резины, ПТФЭ или нейлона, они сочетают в себе сбалансированное сочетание жесткости, стабильных размеров и надежной герметизации. Они широко используются для статической герметизации, промежуточной амортизации и электроизоляции в сложных условиях работы, включая высокие температуры, интенсивную химическую коррозию, вакуум и частые возвратно-поступательные движения.
Прокладки из полиэфирэфиркетона (PEEK), классифицируемые как плоские статические уплотнительные детали, служат одной основной цели: герметизации границ раздела для предотвращения утечек жидкости и газа. Их функция заметно отличается от шайб из PEEK, которые предназначены для обеспечения расстояния, выдерживания нагрузки, уменьшения трения, изоляции и даже распределения давления на болты. Большинство из них выпускаются в виде тонких листов. Плотный контакт между их верхней и нижней плоскостями и поверхностями фланцев создает эффект уплотнения.
В отличие от эластичных уплотнений, таких как уплотнительные кольца, они представляют собой жесткие и полужесткие компоненты, не имеющие собственной способности к отскоку. Герметизация достигается полностью за счет усилия предварительного натяга сборки.
|
Элемент
|
Подробности
|
|---|---|
|
Применимые сценарии
|
Аксессуары для вакуумных камер, детали полупроводникового оборудования, высокоточные уплотнительные компоненты, нестандартные ультратонкие прокладки специальной формы и сложные детали с несколькими отверстиями; обеспечивает сверхточные размеры, сверхжесткий контроль допусков и превосходную стабильность плоскостности.
|
|
Риски обработки и причины сбоев
|
Остаточные внутренние напряжения возникают в результате нагревания при трении, механического давления зажима и необоснованного послойного резания. Накопленное напряжение вызывает коробление после обработки, ухудшение плоскостности и смещение размеров. Изделия могут пройти первоначальный контроль, но постепенно деформируются после повторных термических циклов, что в конечном итоге приводит к утечке через уплотнение.
|
|
Стандартные решения по оптимизации
|
1. Оптимизируйте параметры резания за счет снижения скорости подачи и сегментного фрезерования для снижения мгновенной нагрузки при резании. 2. Принять естественное старение при комнатной температуре после черновой обработки перед точной чистовой резкой. 3. Используйте гибкие зажимные приспособления для ультратонких прокладок, чтобы избежать жесткой деформации зажима. 4. Внедрить градиентный нагрев и медленный охлаждающий отжиг, чтобы полностью снять остаточное напряжение после отделки. |
|
Ультратонкие прокладки (<0,5 мм)
|
Ультратонкие заготовки обладают низкой жесткостью, склонны к вибрации и деформации резания. Мы используем вспомогательные опорные приспособления, уменьшенную скорость шпинделя и меньшую глубину однослойной резки для стабилизации силы резания и обеспечения постоянного допуска по толщине.
|
|
Элемент
|
Подробности
|
|---|---|
|
Применимые сценарии
|
Подходит для крупносерийных стандартных плоских прокладок из PEEK средней точности. Неприменимо для сверхтонких и сложных прецизионных прокладок, поскольку неравномерная толщина стенок легко приводит к концентрации внутренних напряжений и смещению размеров после эксплуатации.
|
|
Ключевые технические проблемы
|
PEEK отличается высокой вязкостью расплава и несбалансированной кристаллизационной усадкой. Традиционное быстрое извлечение из формы и быстрое охлаждение улавливают массивные остаточные напряжения, вызывающие коробление и отклонения размеров при переменных температурных циклах. Плохая текучесть расплава также приводит к неполному заполнению, образованию пузырьков воздуха, точечным отверстиям и раковинам.
|
|
Полная система оптимизации процессов
|
1. Полностью сухие гранулы из сырого ПЭЭК для устранения дефектов, вызванных влажностью. 2. Точная калибровка температуры пресс-формы, давления впрыска и времени выдержки. 3. Принять естественное медленное охлаждение после извлечения из формы и запретить быструю закалку водой. 4. Измените конструкцию затвора, чтобы сбалансировать поток расплава и унифицировать скорость усадки. 5. Увеличьте время упаковки и внедрите обязательный отжиг после формования. 6. Оптимизация выхлопных щелей, умеренное повышение температуры оборудования и точная настройка параметров впрыска для устранения дефектов наполнения. |
Название продукта:Прокладки из полиэфирэфиркетона (PEEK)
Материал:Ненаполненный ПЭЭК, ПЭЭК с углеродным наполнителем, ПЭЭК с графитовым наполнителем
Цвет:Черный, Бежевый
Стандартный диапазон толщины:0,15 мм/0,2 мм/0,3 мм/0,5 мм/1 мм/2 мм/3 мм ~ 15 мм
Ультратонкие нестандартные размеры:Сверхтонкие детали толщиной < 0,5 мм относятся к категории высокоточной обработки и требуют предварительного согласования плана процесса.
Точность обработки с ЧПУ:Допуск наружного/внутреннего диаметра: ±0,02 ~ ±0,05 мм, допуск по толщине: ±0,03 ~ ±0,06 мм.
Точность литья под давлением:Допуск наружного/внутреннего диаметра: ±0,05 ~ ±0,10 мм, допуск по толщине: ±0,08 ~ ±0,15 мм.
Образец:Для переговоров
Сертификаты:ISO9001, RoHS, ДОСТИГАЕМОСТЬ

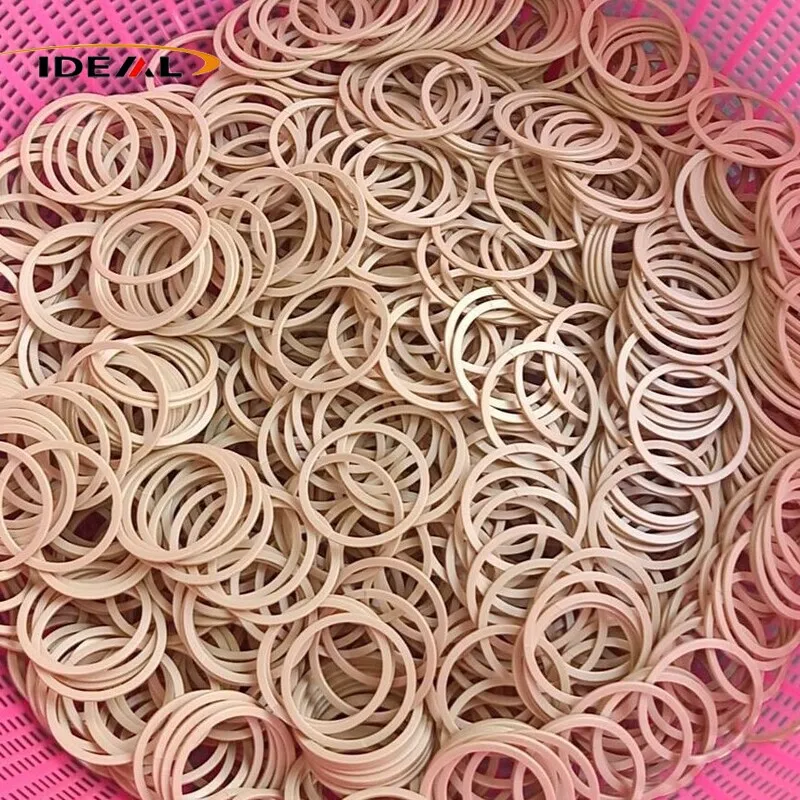

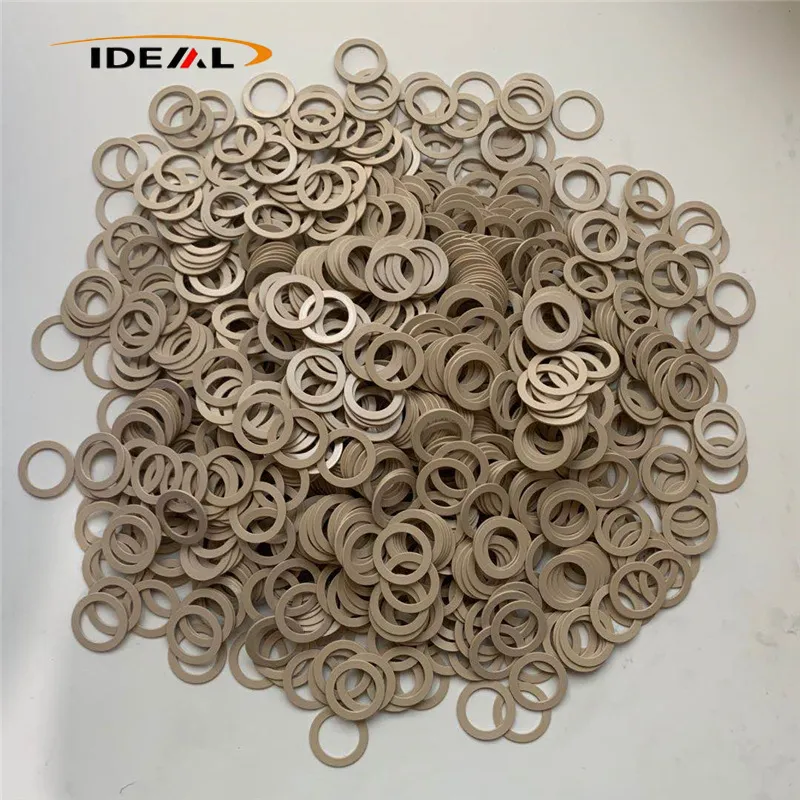

Типы прокладок:Кольцевые плоские прокладки из полиэфирэфиркетона (PEEK), фланцевые прокладки с несколькими отверстиями, прокладки неправильной формы, ультратонкие уплотнительные прокладки из PEEK
Благодаря уникальной молекулярной структуре полиэфирэфиркетона, прокладки из полиэфирэфиркетона (PEEK) превосходят нейлон, ПОМ, ПТФЭ, резиновые и металлические прокладки по комплексным характеристикам. Разработанные для задач герметизации и разделения, они обеспечивают стабильную работу в экстремальных условиях эксплуатации, включая высокие температуры, химическое воздействие, вакуум и многократное циклическое сжатие.
Прокладки из ненаполненного первичного полиэфирэфиркетона (PEEK) создают эффективное электрическое разделение между парными металлическими компонентами. Они блокируют электропроводность, подавляют электрохимическую коррозию и снижают риск короткого замыкания, часто используются в аккумуляторных блоках новых источников энергии, электрических блоках управления и прецизионном электронном оборудовании.
PEEK относится к числу термостойких инженерных пластиков высшего класса и обеспечивает постоянную рабочую температуру до 260°C и кратковременную пиковую стойкость, достигающую 330°C. Он остается вязким при температуре -60°C без холодного охрупчивания. Под воздействием постоянного давления на фланцы при высоких температурах PEEK подавляет ползучесть и стабильно сохраняет предварительную нагрузку сжатия, а не утончается с течением времени.
Выдающиеся противоползучие характеристики помогают PEEK сохранять одинаковую толщину при постоянном сжатии фланцев и термических нагрузках. В качестве уплотнительных прокладок они контролируют зазоры при сборке, гасят вибрацию и уменьшают истирание поверхности внутри автоматических трансмиссионных систем и роботизированных сборок.
Большинство органических растворителей не растворяют PEEK. Он остается стабильным в слабых кислотах, слабых щелочах, смазочных материалах и хладагентах, защищая оборудование от химической эрозии. Это делает прокладки из PEEK предпочтительным решением для линий обработки химических жидкостей и лабораторного аналитического оборудования.
- 15-летняя специализация на прокладках и уплотнительных компонентах из PEEK
- Двойной производственный опыт: прецизионная обработка на станке с ЧПУ + литье под давлением.
- Оснащены высокоточными токарными станками с ЧПУ, фрезерными станками, обрабатывающими центрами, 5-осными станками.
- Собственная беспыльная литьевая мастерская и возможность полной разработки пресс-форм.
- Только 100% первичная смола PEEK; никаких переработанных или смешанных материалов
- Полная отслеживаемость партий с предоставлением паспортов материалов и официального сертификата подлинности.
- Доступны специальные марки материалов в соответствии с техническими требованиями заказчика.
- Изготовлено на 100% по чертежам заказчика (толщина, внутренний диаметр, внешний диаметр, расположение отверстий)
- Высокоточный допуск: ±0,005 мм – ±0,02 мм.
- Строгий контроль плоскостности; нулевая деформация для ультратонких прокладок
- Точное позиционирование нескольких отверстий для легкой сборки фланца и выравнивания болтов.
- Ультразвуковая очистка + сушка без пыли для чистых помещений и применения в вакууме.
- Контроль выбросов с низким выделением газа, низким содержанием частиц и низким содержанием летучих веществ.
- Окончательная вакуумная упаковка во избежание загрязнения.
- Обязательный градиентный отжиг для всех прокладок из полиэфирэфиркетона (PEEK).
- Устраняет механические напряжения, напряжения формования и внутренние напряжения материала.
- Предотвращает долговременное коробление, утечку и деформацию при циклическом нагреве.
- Превосходит конкурентов, которые пропускают отжиг и очистку для снижения затрат
- Многоуровневый контроль качества для общепромышленных и высококачественных марок для вакуума и чистых помещений.
- Полное оборудование для проверки плоскостности, твердости и допусков на размеры.
- Процесс соответствует реальным условиям работы, чтобы избежать сбоев на месте
- Фокус: PEEK и высокоэффективные фторопласты.
- Продукция: уплотнительные прокладки, щелевые кольца, детали буферов, прецизионные конструктивные элементы.
- Комплексное решение: выбор материала → проектирование → механическая обработка → готовые детали.
- Химическое жидкостное оборудование
- Новая энергетическая батарея в сборе
- Полупроводниковые и вакуумные системы
- Лабораторные инструменты и прецизионные устройства
- Строгие стандарты качества для долгосрочного международного партнерства
- Индивидуальные решения и стабильная доставка
- Профессиональная поддержка высококачественных уплотнений по всему миру.
A1: Мы не рекомендуем эту замену. Литье под давлением оставляет более высокое остаточное внутреннее напряжение и увеличивает вероятность появления скрытых пор внутри изделия. Для сценариев работы с низким выделением газа и чистым вакуумом прокладка из PEEK, изготовленная на станке с ЧПУ, изготовленная из первичной смолы с отжигом для снятия напряжений и очисткой без пыли, всегда является предпочтительным вариантом.
А2: Это не так. Эффективность уплотнения зависит от герметичности фитинга на плоской поверхности, предварительного натяга сборки и способности материала противостоять ползучести. Соответствующая толщина должна соответствовать расчетному зазору вашего оборудования. Чрезмерно толстые или тонкие прокладки изменят значения предварительного натяга болтов и подорвут долговременную стабильность уплотнения.
A3: Стандартный градиентный отжиг устраняет большую часть остаточных напряжений и резко снижает риск изменения размеров. Небольшая деформация все же может возникнуть при экстремальных нагрузках, резком изменении температуры или использовании некачественного сырья. Для сверхточного оборудования мы советуем добавить процедуру проверки готового продукта перед старением для дополнительной гарантии стабильности.
