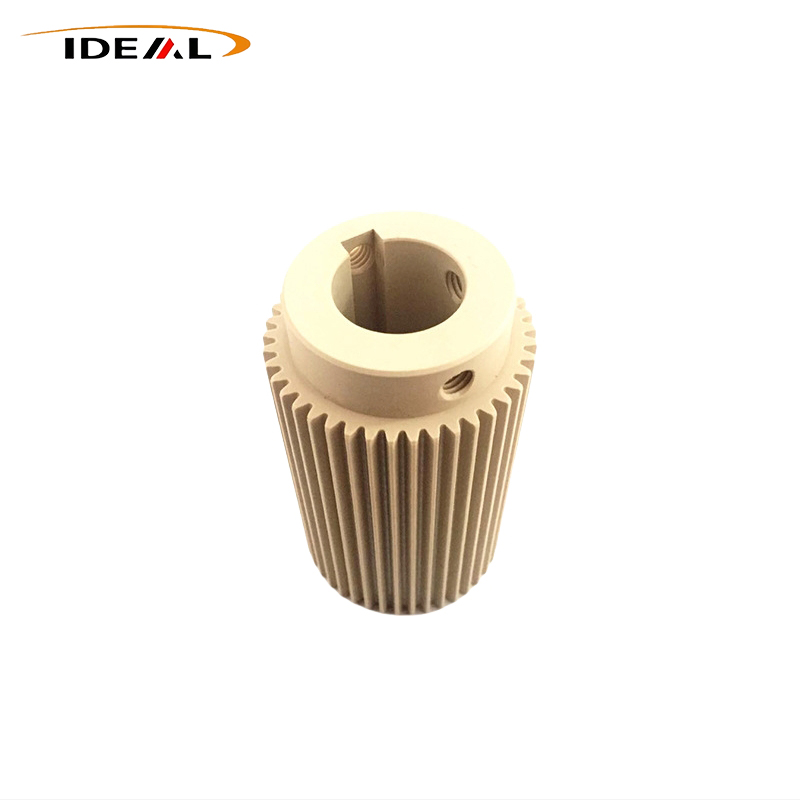

Шестерни PEEK от завода Ideal Plastic представляют собой детали трансмиссии из специального конструкционного пластика с высокими эксплуатационными характеристиками, служащие альтернативой шестерням из POM, нейлона, стали и меди. Обладая устойчивостью к высоким температурам, самосмазкой без пыли, сверхнизким уровнем шума, коррозионной стойкостью, малым весом и отличными противоусталостными характеристиками, они широко используются в полупроводниках, медицинских приборах, робототехнике, оборудовании для новой энергетики и аэрокосмической промышленности. Две зрелые производственные технологии — прецизионная обработка с ЧПУ и высокотемпературное литье под давлением — позволяют создавать как небольшие партии индивидуальных прототипов, так и крупносерийное массовое производство.
Качественные шестерни из конструкционного пластика специального класса, качественные шестерни из PEEK от Ideal Plastic, обеспечивают превосходные характеристики для высококлассных прецизионных трансмиссионных систем. По сравнению с традиционными пластиковыми и металлическими шестернями они решают многие проблемы, включая размягчение при высоких температурах, большой вес, легкое ржавление, громкий шум при работе и частое обслуживание.
Материал PEEK обладает высокой температурой плавления, высокой кристалличностью и высокой вязкостью расплава, что затрудняет обработку, чем пластмассы общего назначения. Только два проверенных производственных процесса могут обеспечить стабильное массовое производство квалифицированных зубчатых колес: прецизионная обработка на станках с ЧПУ и профессиональное прецизионное высокотемпературное литье под давлением.
1. Обработка на станках с ЧПУ отвечает требованиям разработки прототипов, мелкосерийных заказных и сверхточных зубчатых передач.
2. Высокотемпературное литье под давлением предназначено для экономичных крупносерийных заказов с хорошей стабильностью партий.
Прецизионная обработка с ЧПУ является предпочтительным решением для разработки прототипов, оборудования для изготовления полупроводниковых пластин, высокоточных медицинских приборов, соединений микророботов и сверхточных вакуумных трансмиссий.
В качестве сырья мы используем импортные твердые стержни и листы PEEK. При поддержке станков с ЧПУ с пятиосным рычажным механизмом, зубофрезерных станков и прецизионного фрезерного оборудования мы выполняем резку, червячную обработку, модификацию профиля зуба и снятие напряжений в рамках одного рабочего процесса с нулевым остаточным внутренним напряжением.
1. Сверхвысокая точность: допуск на размер ±0,01 мм, класс точности зубьев шестерни IT7‑IT8, что соответствует требованиям к микроточной передаче.
2. Отсутствие дефектов литья под давлением: отсутствие усадочной деформации, коробления или отклонения шага зубьев, вызванных внутренним напряжением.Высокотемпературное прецизионное литье под давлением оптимизировано для крупносерийного производства шестерен из PEEK. Его самым большим достоинством является экономическая выгода при оптовых заказах и стабильная стабильность от партии к партии.
Сложные интегрированные конструкции, такие как ступеньки, сквозные отверстия и позиционирующие канавки, можно сформировать за один этап без вторичной обработки. Мы можем поставлять полные серии модифицированных шестерен из PEEK: армированные углеродным волокном, армированные стекловолокном, антистатические и с высокой износостойкостью.
Техническое примечание: PEEK отличается быстрой кристаллизацией и высокой усадкой. Обычные настройки впрыска приведут к образованию вмятин на вершине зуба, растрескиванию под напряжением, отклонению размеров, заусенцам и ломкости зубьев. Для качественного производства необходимы специальные параметры формования и формы с постоянной температурой.
|
Элемент |
Подробности |
|---|---|
| Название продукта | PEEK Шестерни |
| Доступный материал | Чистый PEEK, PEEK, армированный стекловолокном, PEEK, армированный углеродным волокном, PEEK медицинского назначения, PEEK пищевого назначения |
| Цвет | Черный, Бежевый |
| Диапазон модулей | 0,3‑6,0 |
| Количество зубов | 10‑200 |
| Точность обработки | ±0,01 мм; сверхвысокая точность до ±0,005 мм |
| Пользовательские параметры | Нестандартный модуль, специальный профиль зубьев, нестандартная толщина, диаметр отверстия и высота |
| Образец политики | Возможен торг |
| Сертификаты | ISO9001, RoHS, REACH, отчет об испытаниях на биосовместимость |

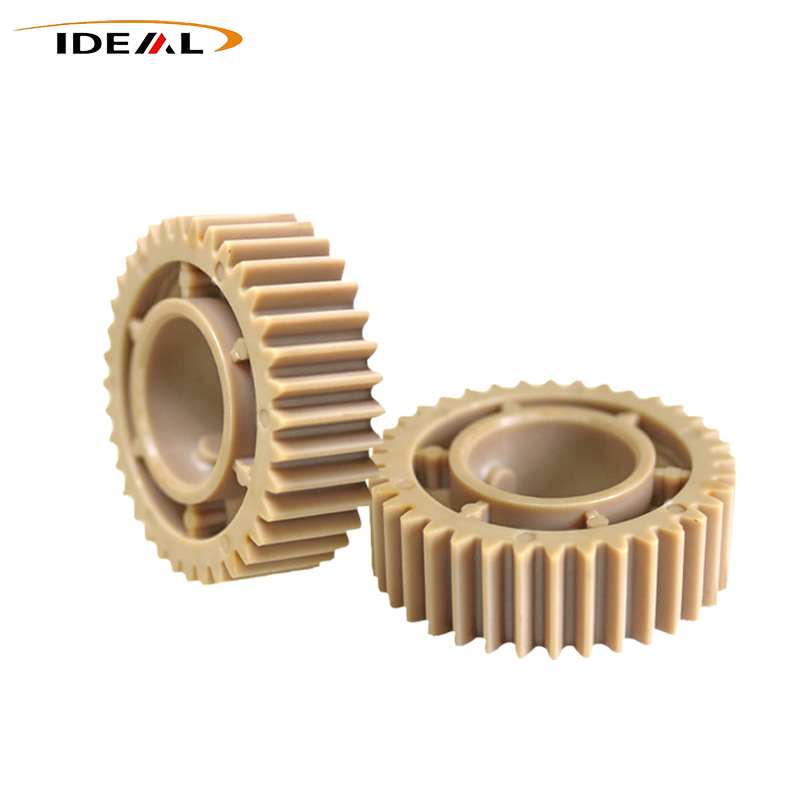

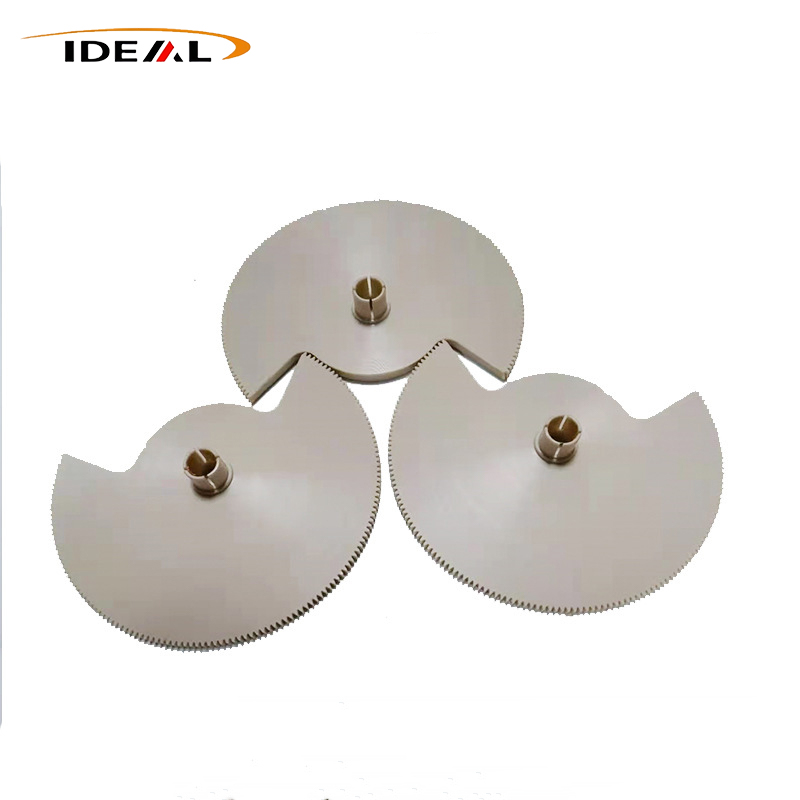

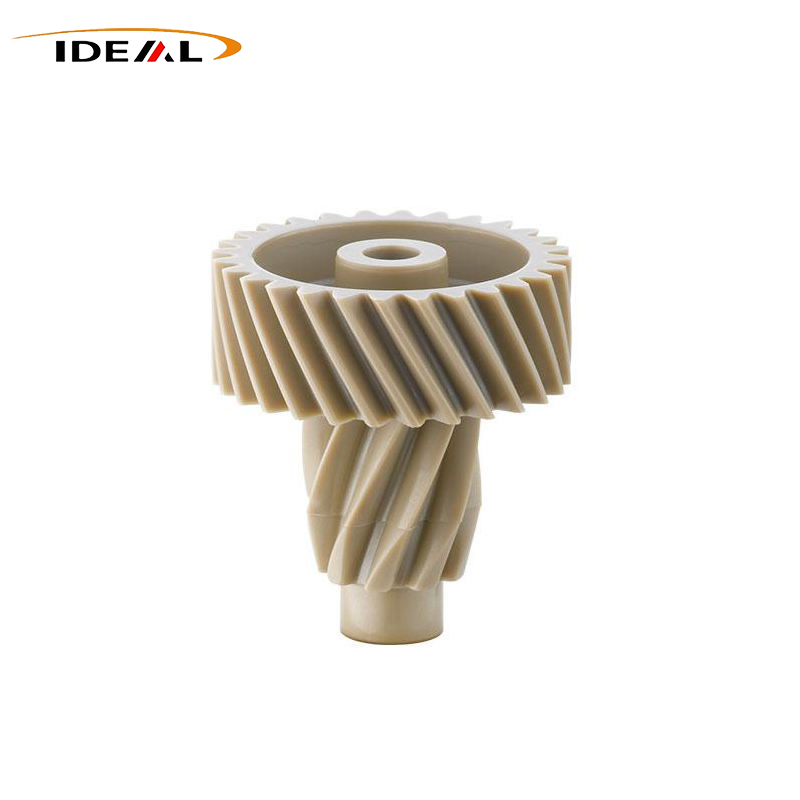

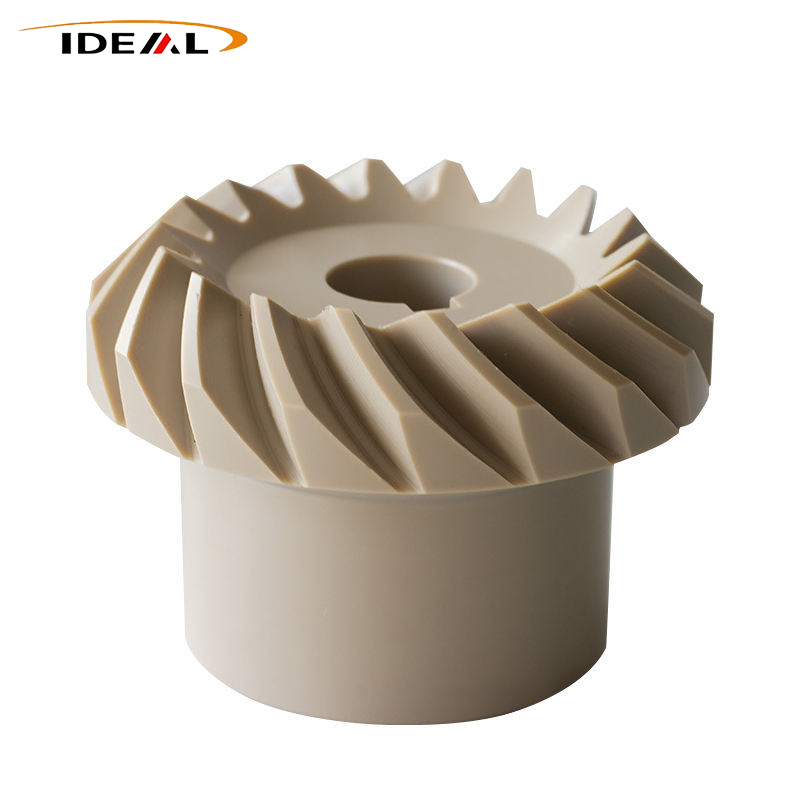

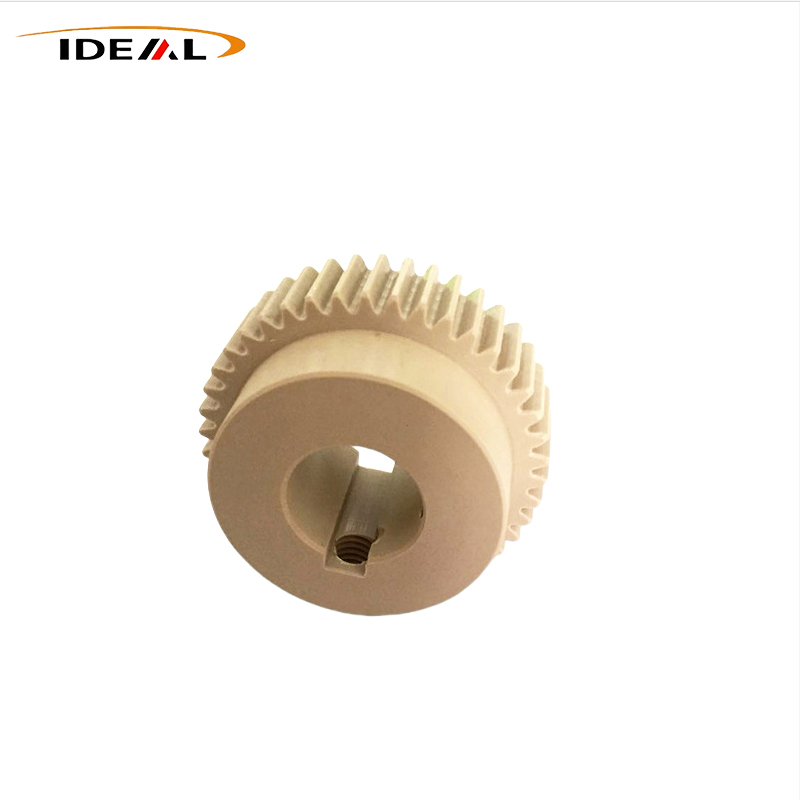

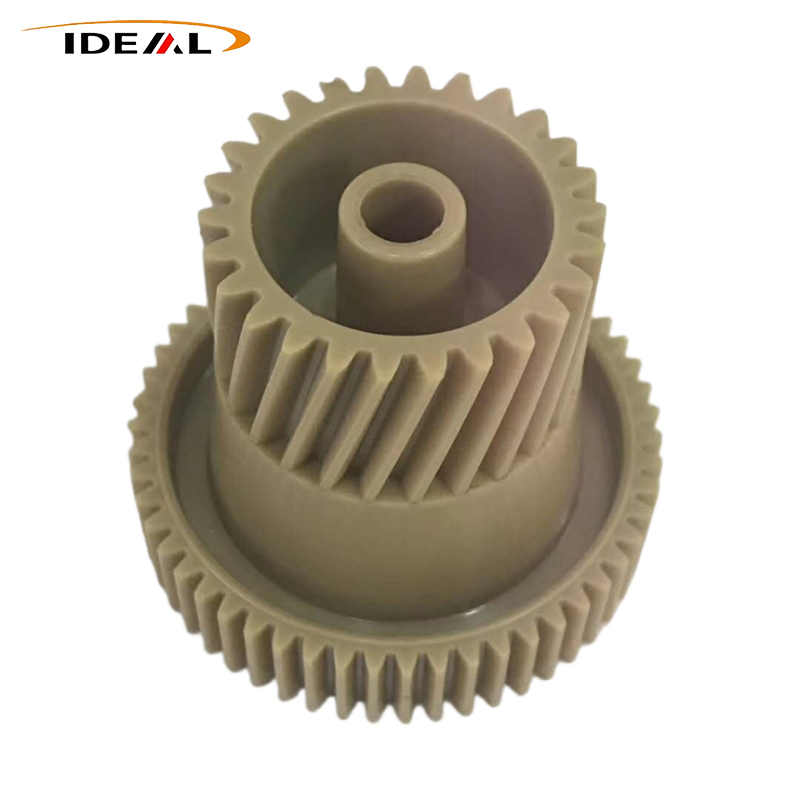

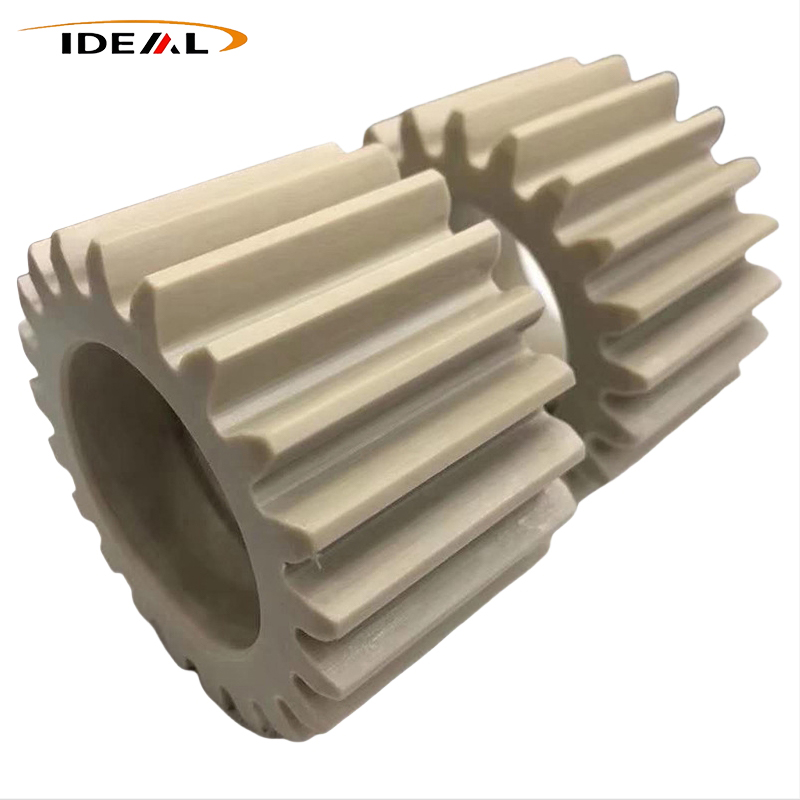

| Типы передач | Цилиндрические шестерни, косозубые шестерни, конические шестерни, червячные шестерни, червячные валы, планетарные шестерни, шестерни нерегулярной специальной формы |
Шестерни из PEEK превосходят нейлоновые, POM, PU и металлические шестерни по термостойкости, износостойкости, самосмазыванию, антикоррозионным свойствам, снижению шума, легкому весу и стабильности размеров.
Они сохраняют структурную жесткость и стабильную точность передачи в условиях постоянной работы при высоких температурах. Обычные пластиковые шестерни размягчаются, расползаются и сильно изнашиваются при температуре выше 100°C и могут вызвать заклинивание трансмиссии. Наши редукторы надежно работают в высокотемпературных сушильных машинах, нагревательных производственных линиях и термических конвейерах, продлевая срок службы в жарких условиях.
PEEK весит всего около 30% металла. Уменьшенная инерция вращения обеспечивает более быстрый запуск оборудования, более чувствительную реакцию и более низкое потребление энергии. Широко используется в транспортных средствах на новых источниках энергии, роботизированных соединениях и модулях высокоскоростных трансмиссий для повышения общей точности движения и динамического контроля.
Благодаря низкому коэффициенту трения и собственным свойствам самосмазывания эти шестерни не требуют частого обслуживания маслом или смазкой. Они устойчивы к истиранию, усталости и ползучести при длительной работе на высоких скоростях и при многократном возвратно-поступательном движении.
PEEK не окисляется и не ржавеет, как металлические компоненты. Он устойчив к сильной кислоте, сильной щелочи, органическим растворителям, промышленным смазочным материалам, соленой воде, морской воде и эрозии солевого тумана, подходит для суровых коррозионных условий эксплуатации.
Низкий коэффициент теплового расширения плюс хорошее сопротивление ползучести обеспечивают минимальную деформацию после повторяющихся температурных циклов и постоянного давления нагрузки. Это позволяет избежать увеличения зазора при установке и потери точности передачи.
Благодаря термостойкости, коррозионной стойкости, самосмазке, не требующей обслуживания, низкому уровню шума, небольшому весу и высокой точности, шестерни из PEEK являются предпочтительными деталями трансмиссии высокоточного оборудования в экстремальных условиях эксплуатации.
Идеальные легкие, шумопонижающие и энергосберегающие компоненты модернизации для автопроизводителей. Типичные области применения: шестерни VVT двигателя, приводные шестерни масляных/водяных насосов, шестерни датчиков трансмиссии, шестерни дроссельной заслонки, редукторы двигателя NEV, конструкции регулировки аккумуляторного модуля.
Линии автоматизации и роботы требуют долгосрочной износостойкости, стабильной точности и низких эксплуатационных расходов. Эти шестерни широко используются в 6-осевых манипуляторах, совместных роботизированных соединениях, прецизионных конвейерных линиях и интеллектуальном сортировочном оборудовании.
Для объектов, работающих в условиях кислотно-щелочной коррозии, погружения в морскую воду и в условиях сильного соляного тумана. Металлические шестерни легко ржавеют или заклинивают, а обычные пластмассовые не соответствуют требованиям по защите от коррозии. Эти передачи обеспечивают долговечные решения для трансмиссии в таких сложных условиях.
GuangZhou IDEAL является оригинальным производителем шестерен PEEK. Мы владеем собственным цехом по изготовлению пресс-форм, полноценными высокоточными обрабатывающими центрами с ЧПУ и пятикоординатными обрабатывающими центрами, а также цехами по литью под давлением из PEEK, что позволяет сократить дополнительные расходы на посредников.
1. Сосредоточиться на индивидуальной разработке и массовом производстве высокоточных передовых пластиковых шестерен, обслуживающих глобальных покупателей из секторов промышленного оборудования, медицинских инструментов, автомобилестроения и автоматизации.
2. Оптимизированная обработка решает классические проблемы производства PEEK: плохую текучесть, недостаточное наполнение, неполное формирование зубьев и линий сварки. Готовые шестерни имеют однородную плотность, полный профиль зубьев и стабильную консистенцию партии.
3. Гарантия на сырье: 100% натуральный PEEK; клиенты могут выбирать марку и сорт сырья.
4. Строгий контроль качества: полноразмерный контроль зубоиспытателями и КИМ; выборочные испытания партий на устойчивость к высоким температурам, износу и коррозии; Полная отслеживаемость процесса с минимальной разницей в партиях.
5. Доступные режимы сотрудничества: готовый заказ, разработка образцов, настройка на основе чертежей, массовое производство OEM и ODM.
Шестерни из нейлона и ПОМ подходят только для случаев использования при нормальной температуре и низкой нагрузке. Они быстро деформируются и изнашиваются при температуре выше 100°C. Эти шестерни могут работать непрерывно при температуре 260°C, обеспечивая гораздо лучшую износостойкость, противоусталостные характеристики и стабильность размеров, выступая в качестве идеальных вариантов модернизации для высокопроизводительного оборудования.
Для большинства проектов, требующих прецизионной передачи, бесшумной работы, легкого веса и устойчивости к коррозии, эти шестерни могут полностью заменить металлические. Для условий тяжелых нагрузок с высоким крутящим моментом доступны шестерни, усиленные углеродным волокном, для увеличения грузоподъемности при одновременном снижении шума и стоимости компонентов.
Да. Мы можем изготовить шестерни любой спецификации и специальной формы в соответствии с вашими чертежами САПР, физическими образцами или реальными рабочими параметрами. Мы предоставляем комплексные услуги, включающие консультации по решениям, механическую обработку, проверку и массовое производство OEM.
Конечно. Наши шестерни из медицинского и пищевого материала PEEK биосовместимы, нетоксичны и выдерживают многократную высокотемпературную стерилизацию, идеально подходя к медицинским приборам и оборудованию пищевой промышленности.
