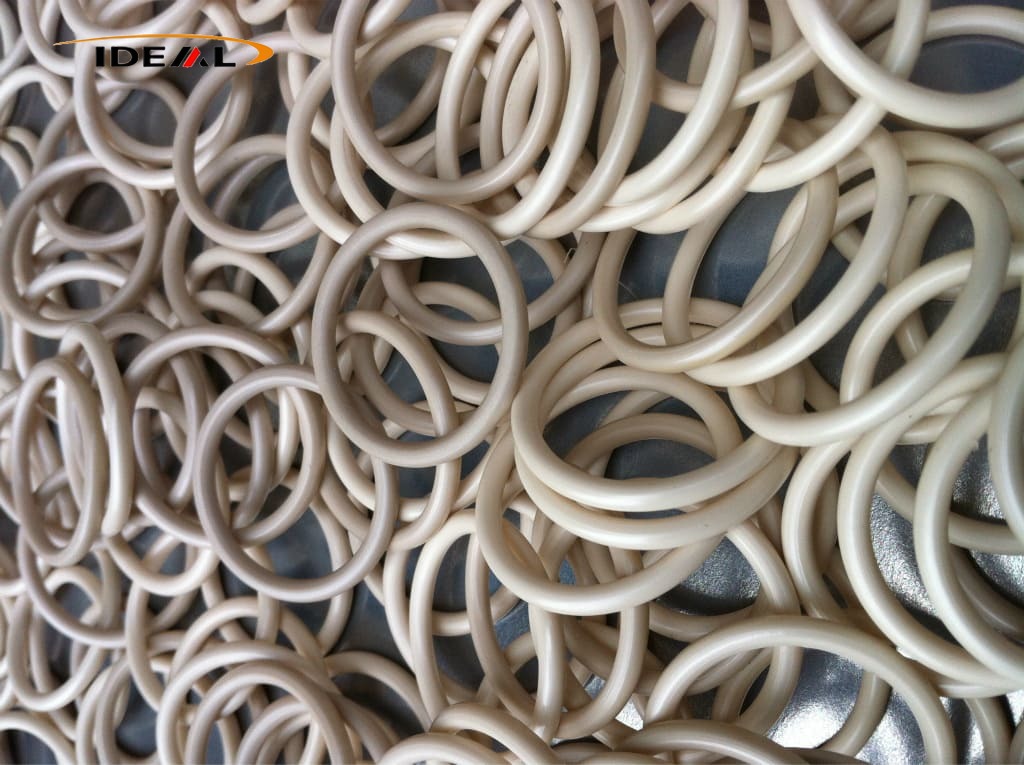

Уплотнительные кольца из PEEK

Уплотнительные кольца PEEK, поставляемые производителем Ideal Plastic, представляют собой жесткие прецизионные компоненты статического уплотнения. Они в основном предназначены для статического уплотнения и низкоскоростного уплотнения микродвижениями с коротким ходом, способного удовлетворить требования к уплотнению в экстремальных рабочих условиях.

Основная функция уплотнения:

Они точно заполняют зазоры между сопрягаемыми деталями, эффективно предотвращая утечку жидкости, утечку газа и потерю вакуума. Между тем, они блокируют попадание внешней пыли, примесей и загрязнений в оборудование, обеспечивая надежную общую производительность уплотнения.

Стандарт структуры и установки:

Для уплотнительных колец из PEEK, имеющих форму круглой петли и круглое поперечное сечение, для установки требуются стандартные канавки для уплотнительных колец, предварительно обработанные на оборудовании. Изготовленные в соответствии со стандартами США AS568 и национальными метрическими стандартами, они поддерживают крупномасштабное стандартизированное производство и обладают превосходной универсальной совместимостью.

Различия в категориях и сценарии применения:

Уплотнительные кольца из PEEK принципиально отличаются от прокладок из PEEK и не могут быть заменены произвольно. Уплотнительные кольца из PEEK применяются для канавочного уплотнения для достижения стабильного статического уплотнения и небольшого динамического уплотнения. Напротив, прокладки из PEEK имеют гибкие контуры, различные варианты толщины и настраиваемые профили. Они обеспечивают уплотнение большой площади за счет сжатия поверхности фланца и подходят для различных широких плоских уплотнительных поверхностей фланцев.

Запрет на использование:

Категорически запрещается заменять фланцевые прокладки уплотнительными кольцами из PEEK. Сверхмалая площадь контакта уплотнительных колец приведет к неравномерному сжатию поверхностей фланцев и значительно увеличит риск нарушения герметичности.

Свойства материала:

Изготовленный из высококачественного материала PEEK, продукт имеет высокую температуру плавления, плохую текучесть расплава и очевидную кристаллизационную усадку, что обеспечивает высокую структурную стабильность и адаптируемость к суровым производственным условиям.

Особенности продукта

- Превосходные характеристики уплотнения:

Являясь жесткими прецизионными деталями статического уплотнения, эти продукты применимы для статического уплотнения и низкоскоростного уплотнения микродвижениями в экстремальных условиях. Они надежно предотвращают утечку жидкости и газа, предотвращают потерю вакуума и изолируют внешние загрязнения, поддерживая стабильные характеристики герметизации в течение длительного времени.

- Стандартная структура и простая установка:

Уплотнительные кольца стандартизированной круглой конструкции с круглым поперечным сечением идеально вписываются в стандартные кольцевые канавки. Плотный внутренний контакт обеспечивает стабильное статическое уплотнение и небольшой эффект динамического уплотнения.

- Стандартизированные размеры и массовое производство:

Продукция, изготовленная строго в соответствии со стандартами США AS568 и национальными метрическими стандартами, имеет унифицированные спецификации, поддерживая крупномасштабное промышленное стандартизированное производство с высокой универсальностью и адаптируемостью.

- Четкая дифференциация приложений:

Уплотнительные кольца из PEEK и прокладки из PEEK имеют различное место применения. Уплотнительные кольца предназначены для уплотнений с канавками, а прокладки из PEEK, изготавливаемые по индивидуальному заказу, адаптируются для уплотнения плоских фланцев большой площади. Произвольная замена запрещена во избежание риска нарушения герметичности.

- Отличная адаптация к суровым условиям:

Благодаря свойствам, присущим материалу PEEK, продукция обладает высокой термостойкостью благодаря высокой температуре плавления. Их низкая текучесть расплава и значительная кристаллизационная усадка обеспечивают высокую стабильность структурной формовки, пригодную для длительной эксплуатации в сложных и суровых промышленных условиях.

- Высокая безопасность и низкий риск отказа:

Профессиональная уплотнительная структура канавочного типа обеспечивает равномерное сжатие и плотную посадку. В отличие от режима плоского сжатия прокладок, он эффективно предотвращает неравномерное напряжение на поверхностях фланцев и устраняет скрытую опасность утечки и нарушения герметичности.

Информация о продукте

Введение в производственный процесс

По сравнению с пластиками общего назначения, производство уплотнительных колец из PEEK сопряжено с гораздо более высокими техническими барьерами. В отрасли доминируют два зрелых процесса массового производства: точная обработка на станках с ЧПУ и прецизионное высокотемпературное литье под давлением. Эти два метода существенно различаются по характеристикам готовой детали, подходящим объемам заказов и общим ценовым категориям.

1. Процесс прецизионной обработки на станке с ЧПУ уплотнительных колец из PEEK.

2. Высокотемпературный процесс прецизионного литья под давлением уплотнительных колец из PEEK.

Свойства продукта

Уплотнительные кольца PEEK, изготовленные из цельного первичного материала PEEK, представляют собой жесткие прецизионные компоненты статического уплотнения. В отличие от эластичных уплотнений, изготовленных из резины, нейлона, ПОМ или стандартного ПТФЭ, они обеспечивают надежную герметизирующую способность в суровых условиях, где традиционные уплотнительные материалы с трудом сохраняют свои характеристики.

1. Стабильность формы при термических нагрузках и нагрузках давления

Благодаря стабильному молекулярному составу PEEK превосходно противостоит ползучести. Обработка отжигом снимает внутренние остаточные напряжения, позволяя этим уплотнительным кольцам поддерживать плотный контакт с уплотняющими поверхностями в условиях колебаний температуры и постоянного давления. Циклы обслуживания оборудования могут быть значительно расширены.

2. Хорошая совместимость с агрессивными жидкостями.

Материал переносит широкий спектр смазочных, охлаждающих и гидравлических жидкостей. Он предотвращает набухание, растворение или охрупчивание при воздействии слабых коррозийных веществ и подходит для статических уплотнений на химических трубопроводах и системах обработки жидкостей.

3. Защита от коллапса при переменных температурах

Уплотнительные кольца из PEEK, установленные внутри нагревательных камер и оборудования с частыми перепадами температур, не размягчаются и не деформируются, как обычные пластмассы. Исходная форма поперечного сечения сохраняется под нагрузкой, что предотвращает расширение уплотнительного зазора и постоянные протечки в условиях высокотемпературной статики.

4. Сверхнизкая производительность дегазации

Базовая смола PEEK не содержит пластификаторов и летучих добавок. Выброс летучих веществ остается минимальным при высоких температурах, что исключает загрязнение частицами внутри герметичных камер. Благодаря этому свойству уплотнительные кольца из PEEK широко используются в оборудовании для обработки полупроводниковых пластин, вакуумных сосудах и медицинском стерилизационном оборудовании.

Сценарии применения

Уплотнительные кольца из PEEK, классифицируемые как жесткие прецизионные статические уплотнения, отличаются устойчивостью к высоким температурам, превосходным сопротивлением ползучести, химической инертностью, низким выделением газов и собственной самосмазкой. Они в первую очередь предназначены для статического уплотнения и низкоскоростного микро-возвратно-поступательного уплотнения с коротким ходом и не подходят для высокочастотного динамического возвратно-поступательного уплотнения с большим ходом.

Полупроводниковое и вакуумное оборудование:

Первичный PEEK обладает сверхнизкой летучестью, что позволяет избежать загрязнения камеры, и противостоит микроутечкам, вызванным ползучестью, во время длительной работы в вакууме.

Оборудование для автоматизации и промышленные роботы:

Эти устройства работают с небольшими непрерывными движениями и прерывистыми циклами старт-стоп, в которых регулярная заправка смазки нецелесообразна. Естественное самосмазывающееся свойство PEEK обеспечивает эксплуатацию без технического обслуживания.

Новая энергетика:

Оборудование сталкивается с резкими перепадами температур и воздействием химических сред; стандартные пластиковые уплотнения легко разбухают и разрушаются в таких условиях.

Аэрокосмические применения:

Он выдерживает циклические температуры в диапазоне от -60°C до 260°C и устойчив к деформации и утечкам при повторяющихся температурных изменениях.

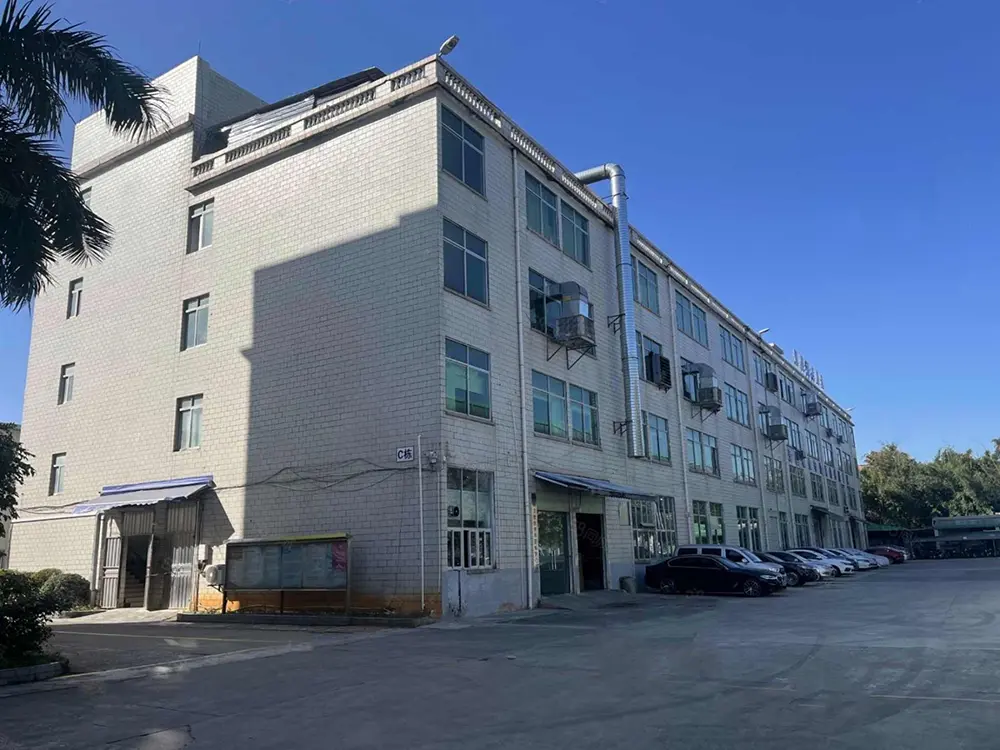

О нашей фабрике

1. Позиционирование продукта

- Специализируется на изготовлении специальных уплотнительных колец из PEEK (жестких пластиковых уплотнительных элементов).

- Разработан для работы в условиях высоких температур, высокого давления, вакуума и агрессивных сред.

- Заменяет традиционные резиновые уплотнения для экстремальных условий работы.

2. Основная ценность – решение проблем с оборудованием.

- Устраняет скрытые утечки и периодические нарушения герметичности.

- Сопротивляется деформации ползучести при длительном сильном нагреве.

- Уменьшает выделение летучих газов и загрязнение частицами в вакууме.

- Обеспечивает стабильные характеристики уплотнения в критическом оборудовании.

3. Соответствие материалов и процессов

- Использует только 100% первичную смолу PEEK.

- Никаких переработанных материалов для полупроводникового, медицинского и чистого применения.

- Материалы выбираются с учетом условий работы, требований к точности и объема заказа.

- Низкое выделение газов, нулевое выделение частиц, соответствие строгим стандартам чистоты.

4. Размеры и качество поверхности

- Изготовлено по чертежам заказчика или стандартным спецификациям: AS568 / GB/T3452.

- Строгий контроль внутреннего диаметра (ID) и диаметра корда.

- Изогнутая уплотнительная поверхность без царапин, вмятин, пор, трещин и включений.

- Никаких заусенцев, заусенцев и видимых следов инструмента.

- Линии разъема пресс-формы расположены вдали от зон герметизации (для формованных деталей)

5. Лечение стабильности и снятия стресса

- Обязательный отжиг для всех высококачественных уплотнительных колец из PEEK.

- Устраняет остаточные напряжения от механической обработки и формования.

- Предотвращает деформацию, увеличение зазоров и утечки, вызванные термоциклированием.

- Обеспечивает долговременную стабильность размеров.

6. Производственные возможности

- Собственные прецизионные мастерские с ЧПУ.

- Поддерживает настройку с помощью чертежей или образцов

- Возможность как механической обработки с ЧПУ, так и прецизионного литья под давлением.

- Стабильное качество для небольших партий и массового производства

7. Ключевые приложения

- Оборудование для производства полупроводников.

- Медицинские приборы и системы стерилизации

- Высоковакуумные камеры и компоненты

- Новые энергетические, химические и точные приборы.

8. Рынок и сервис

- Продукция экспортируется по всему миру.

- Обслуживает международных клиентов в сфере производства высококачественного оборудования.

- Сосредоточьтесь на долгосрочных, стабильных и надежных партнерских отношениях в области герметизации.

Часто задаваемые вопросы

В1: Как покупателям следует выбирать между уплотнительными кольцами из PEEK, обработанными на станке с ЧПУ, или литыми под давлением?

A1: Обработка на станке с ЧПУ не требует специальных форм и сокращает время выполнения работ. Он поддерживает полностью нестандартные нестандартные размеры и обеспечивает более жесткий контроль напряжений, идеально подходит для образцов, небольших партийных заказов, а также для высокоточных уплотнений в полупроводниковой и медицинской областях. Литье под давлением экономически эффективно для больших объемов заказов стандартных размеров, хотя взимается плата за пресс-форму и время выполнения заказа увеличивается. Вы можете поделиться своими чертежами, количеством заказа и условиями работы, и мы соответственно порекомендуем наиболее подходящее производственное решение.

В2: Является ли обработка отжигом обязательной для всех уплотнительных колец из полиэтилена PEEK?

A2: Отжиг настоятельно рекомендуется для уплотнений, эксплуатируемых в условиях высокой температуры, вакуума или постоянного давления. Для общего применения при комнатной температуре и низком давлении этот процесс можно пропустить, чтобы сократить расходы по вашей оценке.

Вопрос 3: Что обычно вызывает постоянные утечки при использовании уплотнительных колец из PEEK?

A3. Ниже перечислены четыре основные причины:

① Канавки предназначены для резиновых уплотнительных колец, что приводит к несоответствию степени сжатия;

② Уплотнения не подвергаются отжигу и постепенно деформируются по мере снятия остаточного напряжения в условиях эксплуатации;

③ На уплотнительных поверхностях имеются видимые следы инструментов или заусенцы;

④ Низкая точность обработки пазов оборудования.

Пожалуйста, предоставьте Ваши рабочие параметры и чертежи пазов, и мы проанализируем проблему и предложим целевые решения.

В4: Можно ли использовать уплотнительные кольца из PEEK на оборудовании с сильной вибрацией?

A4: Тщательная оценка необходима для сценариев с постоянными сильными ударами и сильной высокочастотной вибрацией. PEEK обладает высокой жесткостью, но низкой эластичностью, поэтому лучше всего подходит для статической герметизации. Для условий с сильной вибрацией мы предлагаем в качестве альтернативы оптимизировать структуру канавок или изучить модифицированные марки PEEK с наполнителем.
