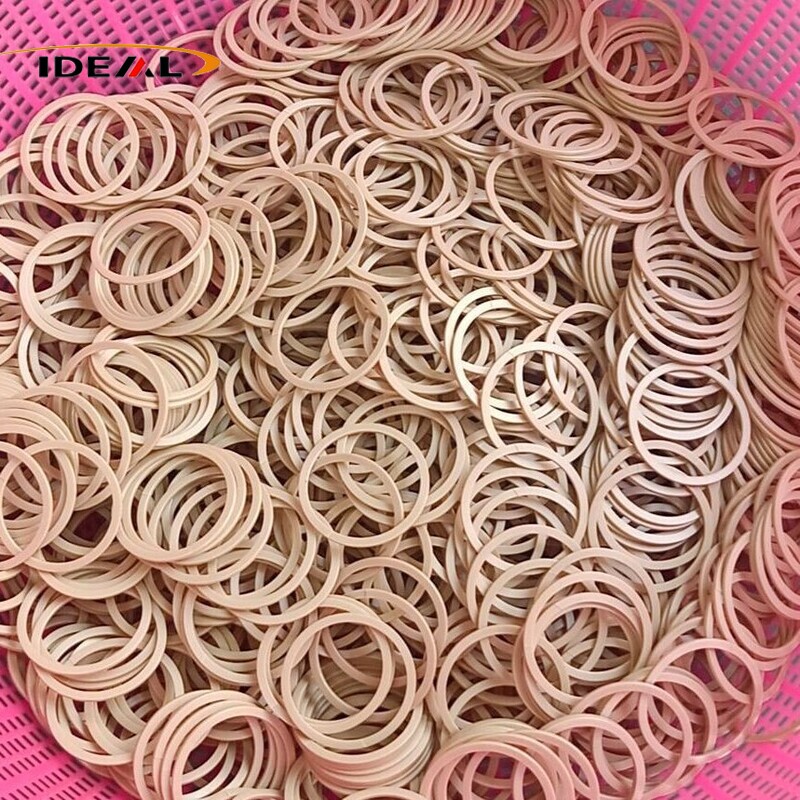

Уплотнительные кольца PEEK от Ideal Plastic Factory представляют собой высокоэффективные компоненты из конструкционного пластика, предназначенные для уплотнения и поддержки, характеризующиеся высокой жесткостью и сопротивлением ползучести. Изготовленные с использованием прецизионных станков с ЧПУ и высокотемпературного литья под давлением, дополненные отжигом для снятия напряжений, эти продукты обеспечивают высокую точность размеров и стабильное качество от партии к партии. Мы поддерживаем индивидуальное производство на основе нестандартных чертежей, мелкосерийного отбора проб и крупномасштабных экспортных заказов.

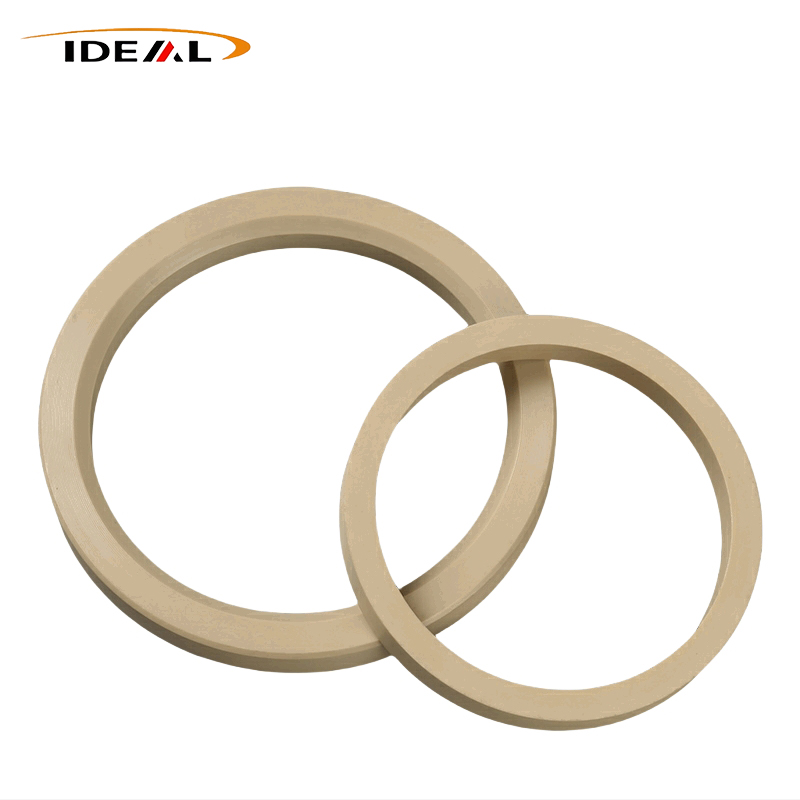

Уплотнительные кольца из PEEK, предлагаемыеИдеальный завод пластмасспредставляют собой высокоэффективные кольцевые уплотнительные и опорные компоненты, изготовленные из базового материала полиэфирэфиркетон. Заказчики обычно используют их в качестве направляющих, опорных и противовыдавливающих опорных колец, которые идеально подходят как для динамических, так и для статических уплотнительных канавок.
Эти кольцевые компоненты служат одновременно нескольким практическим целям: направляют движение, противостоят абразивному износу, выдерживают структурные нагрузки и предотвращают выдавливание уплотнения. Стоит отметить одну ключевую деталь: почти все отдельные уплотнительные кольца из полиэфирэфиркетона лишены эластичных свойств, присущих резине. Для обеспечения надлежащей герметизации их необходимо сочетать со вспомогательными упругими деталями.
В сочетании с уплотнительными кольцами из ПТФЭ и нейлона альтернативы из ПЭЭК обеспечивают гораздо более сильное сопротивление ползучести в экстремальных условиях работы: высокая температура, повышенное давление и агрессивные химические жидкости. Они эффективно устраняют повторяющиеся проблемы промышленного производства, возникающие при использовании обычных уплотнений, включая деформацию холодного течения, сдвиг размеров и преждевременный выход из строя. Благодаря этим надежным характеристикам они широко интегрируются в уплотнительные узлы для промышленного оборудования премиум-класса во многих отраслях.
В реальных условиях уплотнительные кольца из полиэфирэфиркетона действуют исключительно как жесткие поверхности скольжения, выдерживающие тепло, трение и деформацию ползучести. Вся предварительная нагрузка сжатия, необходимая для эффективного уплотнения, создается внешними эластичными деталями, такими как уплотнительные кольца и металлические пружины под напряжением. Это основное отличие принципиально отличает уплотнительные кольца из полиэфирэфиркетона от уплотнительных колец из твердой резины.
В условиях высокого давления эластичные уплотнительные кольца легко вдавливаются текучей средой в крошечные монтажные зазоры внутри уплотнительных канавок. Это непрерывное сжатие в конечном итоге приведет к разрыву эластомера при сдвиге.
Опорные кольца из PEEK, установленные в качестве жесткого барьера, предотвращают выдавливание уплотнительных колец в зазоры. Такая установка повышает общее номинальное давление всей системы уплотнений и значительно продлевает срок службы парных уплотнительных колец.
Эти кольца, установленные на поршнях и штоках поршней для возвратно-поступательного или вращательного движения, поглощают боковые нагрузки и поддерживают точное осевое выравнивание. Они предотвращают прямой контакт металла с металлом между механическими компонентами, компенсируют радиальное отклонение, возникающее во время работы оборудования, и защищают внутренние уплотнительные элементы от повреждений, вызванных неравномерными боковыми нагрузками.
|
Элемент
|
Детали спецификации
|
|---|---|
|
Название продукта
|
Уплотнительные кольца из PEEK (полиэфирэфиркетон)
|
|
Доступные материалы
|
Чистый PEEK без наполнителя, PEEK с наполнителем из углеродного волокна, модифицированный PEEK с композитной смазкой из углеродного волокна + графит + ПТФЭ
|
|
Варианты цвета
|
Бежевый (натуральный PEEK), Черный (модифицированные сорта с наполнением)
|
|
Производственный процесс
|
Прецизионная обработка с ЧПУ / Высокотемпературное прецизионное литье под давлением
|
|
Размерный допуск
|
Обработка с ЧПУ: ±0,02~±0,05 мм Литье под давлением: ±0,08~±0,10 мм
|
|
Шероховатость поверхности
|
Обработка с ЧПУ: Ra 1,6 – Ra 3,2 Литье под давлением: Ra 3,2 – Ra 6,3
|
|
Сертификаты
|
ISO9001, RoHS, ДОСТИГАЕМОСТЬ
|
|
Типы продуктов
|

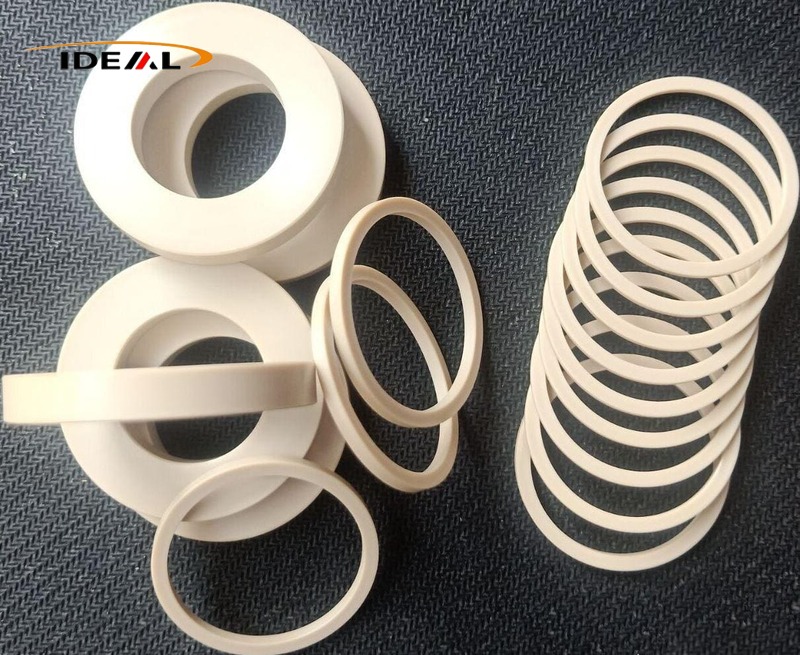

Направляющие кольца PEEK, износостойкие опорные кольца, опорные кольца PEEK
|
Уплотнительные кольца из полиэфирэфиркетона, разработанные для динамических вращающихся и возвратно-поступательных точек уплотнения, сохраняют стабильные размеры даже при колебаниях давления и температуры. Встроенные свойства предотвращения ползучести и текучести на холоде предотвращают необратимое искажение формы во время циклического движения. Обладая низким коэффициентом трения, они выдерживают многократные механические воздействия и обеспечивают постоянную износостойкость.
В отличие от гибких резиновых уплотнений, которые полагаются на упругий отскок, уплотнительные кольца из PEEK обладают высокой структурной жесткостью, обеспечивая точное позиционирование динамических механических уплотнительных структур.
При постоянных знакопеременных нагрузках и перепадах температур материал избегает остаточной деформации. Он обеспечивает хорошую подгонку уплотнительных поверхностей в течение длительных рабочих циклов, идеально подходит для вращающихся валов и уплотнительных узлов с линейным перемещением.
Естественные характеристики низкого трения минимизируют износ сопрягаемых деталей. Для оборудования с частым относительным движением эти уплотнительные кольца сокращают образование частиц и обеспечивают безмасляные условия работы, типичные для автоматических и медицинских устройств.
PEEK сохраняет стабильную физическую форму при контакте с гидравлическими средами, смазочно-охлаждающими жидкостями и слабыми коррозионными растворами. Деградация и набухание редко провоцируются неокисляющими химическими веществами, а также оборудованием для контроля жидкости, работающим в умеренно агрессивных средах.
Эти скользящие элементы разработаны для комбинированных конфигураций уплотнений, включая Stepseals и Glyd Rings, и всегда работают в паре с эластомерами уплотнительных колец.
Уплотнительные кольца обеспечивают постоянную силу предварительного натяжения, а поверхности скольжения из PEEK напрямую контактируют с технологическими жидкостями и фрикционными аналогами. Они отвечают за устойчивость к износу при скольжении и удержание жидкости. Такие продукты широко применяются в гидравлических цилиндрах возвратно-поступательного движения высокого давления и вращающихся уплотнительных узлах.
После установки в специально отведенные канавки эластичные компоненты (в большинстве случаев уплотнительные кольца) сжимаются и создают радиальную силу предварительного натяга. Эта постоянная сила плотно прижимает уплотнительное кольцо из ПЭЭК к сопрягаемой уплотнительной поверхности, либо к внешней поверхности вала, либо к внутренней стенке цилиндра.
Благодаря точно обработанным торцам кольца из PEEK плотно прилегают друг к другу, заполняя микроскопические зазоры и блокируя утечку жидкости. По мере увеличения внутреннего давления среды уплотнительное кольцо оказывается сильнее сжато. Контактное давление между совпадающими поверхностями соответственно увеличивается, что обеспечивает самозатягивающееся уплотнение, активируемое давлением.
Эластичные детали постоянно создают стабильное давление предварительной нагрузки, постоянно удерживая уплотнительное кольцо из PEEK на движущихся сопрягаемых поверхностях.
Давление жидкости в системе действует на заднюю сторону каждого кольца из PEEK. Он выталкивает уплотнительную кромку наружу, увеличивая удельное контактное давление, тем самым создавая устойчивый эффект самозатягивающегося уплотнения.
В U-образной скользящей оболочке из PEEK внутри находится металлическая пружина. При установке сжатая пружина расширяется наружу, поддерживая скользящее кольцо из PEEK в открытом состоянии, создавая первоначальный предварительный натяг контакта для уплотнения.
После длительной эксплуатации возникают колебания температуры и незначительный абразивный износ. Внутренняя пружина постепенно восстанавливается, чтобы компенсировать изменения размеров, и стабильное контактное давление уплотнения может поддерживаться на протяжении всего цикла обслуживания.

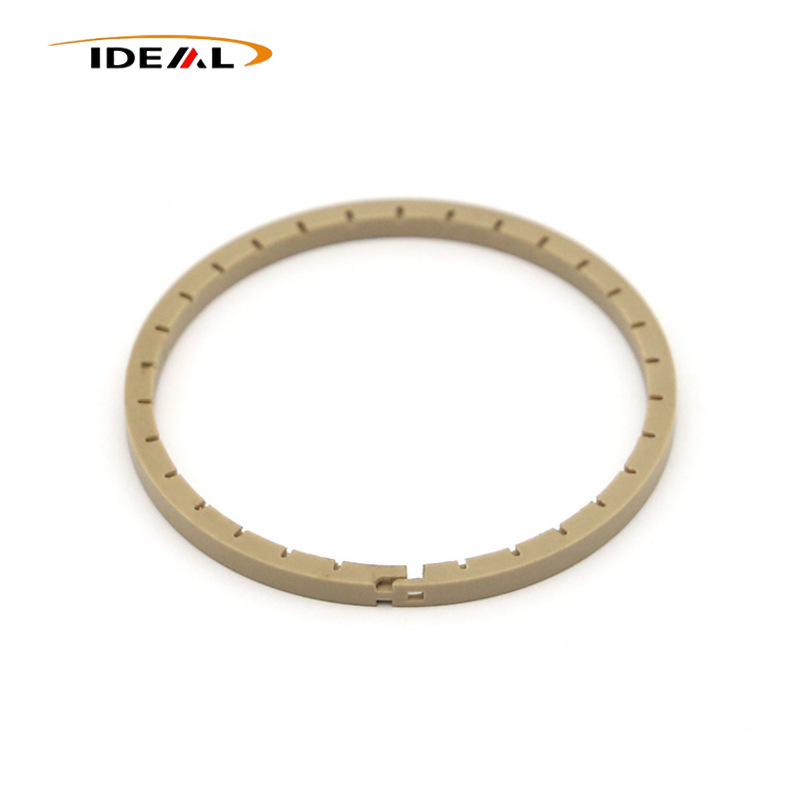

Разрезы предназначены исключительно для упрощения установки в уплотнительные пазы.
Спиральные насечки:После сборки и сжатия две стороны спирального разреза сдвигаются друг относительно друга и полностью закрываются. Пути утечек в значительной степени устранены, что делает эту конструкцию подходящей для сценариев высокого давления, требующих почти нулевой утечки жидкости.
Прямые и простые угловые разрезы:После установки в месте надреза остаются незначительные зазоры для утечек. Эти типы не применимы для динамического уплотнения высокого давления, требующего полного отсутствия утечек.
По этой причине спиральные разрезные кольца или цельные цельные кольца без прорезей остаются лучшим выбором для динамических уплотнений высокого давления.
Благодаря сочетанию таких преимуществ, как сопротивление ползучести, термическая стабильность, химическая инертность и устойчивость к истиранию, уплотнительные кольца из полиэфирэфиркетона широко используются в промышленном оборудовании премиум-класса, работающем в условиях высоких температур, сильного давления, агрессивных сред и сверхчистых рабочих сред.
Применяется в уплотнительных канавках гидроцилиндров высокого давления, сервоклапанов и клапанных блоков в качестве опорных или опорных колец. Они эффективно блокируют экструзию, вызванную высоким давлением жидкости, и продлевают срок службы соответствующих уплотнительных компонентов. В условиях двунаправленного давления эти кольца можно устанавливать с обеих сторон уплотнительного узла.
Обычно устанавливается на скважинные инструменты и уплотнительные узлы устья скважины. В условиях экстремально высокой температуры, высокого давления и агрессивных нефтегазовых сред в скважине их сильные противоползучие свойства гарантируют стабильную долгосрочную работу. Цельные неразрезные интегрированные кольца настоятельно рекомендуются для условий эксплуатации при сверхвысоком давлении.
Применяется в вакуумных камерах и арматуре трубопроводов технологических газов. Здесь обязателен ненаполненный первичный PEEK для сверхнизкого выделения газов, что обеспечивает безопасность уплотнений FFKM/уплотнительных колец. Варианты PEEK с углеродным наполнением полностью запрещены для таких применений.
Устанавливается на патрубках реактора и трубопроводах фильтров высокого давления. Эти кольца сохраняют стабильную работу при воздействии кислот, щелочей и различных органических растворителей.
Подходит для герметизации жидкостью под высоким давлением клапанов водородной энергетики и испытательного оборудования для хранения энергии.
Идеально подходит для узлов жидкостных клапанов, подвергающихся воздействию широкого диапазона температур и повторяющихся циклов стерилизации, требующих строгих стандартов чистоты.
- Основное внимание уделяется высокоэффективным уплотнительным кольцам из PEEK для ответственного промышленного оборудования.
- Специализируется на индивидуальном дизайне и стабильном массовом производстве.
- Цель: устранить проблемы с герметизацией, которые не могут устранить стандартные продукты.
- Уплотнения выдавливаются или ломаются под высоким давлением.
- Деформация, деформация или утечка при повышенных температурах.
- Коррозия или набухание в химических жидкостях.
- Быстро изнашиваются при возвратно-поступательном/вращательном движении.
- Несоответствие размеров, приводящее к сбою сборки.
- Незапланированные простои и высокие затраты на техническое обслуживание.
- Мы контролируем остаточные напряжения, плоскостность и кристаллизационную усадку — ключевые факторы, которые игнорируются большинством поставщиков.
- Наши уплотнения остаются стабильными при высокой температуре и высоком давлении.
- Отсутствие быстрой деформации, отсутствие утечек, отсутствие царапин на сопрягаемых поверхностях.
- Более длительный срок службы и меньшее количество перерывов в обслуживании.
- Два надежных процесса: прецизионная обработка с ЧПУ и прецизионное литье под давлением.
- Обязательный отжиг всех уплотнений из PEEK для стабилизации размеров.
- Полный контроль качества от материала до готовой продукции.
- 100% визуальный и размерный контроль перед доставкой
- Настраиваемые рецептуры материалов для:
- износостойкость
- коррозионная стойкость
- изоляционные характеристики
- Стабилен в динамических условиях работы (вращательно-поступательно-поступательное движение)
- Отличная химическая совместимость и структурная стабильность.
- Гидравлические системы
- Автоматическое производственное оборудование
- Медицинское оборудование для контроля жидкости
- Прецизионные приборы и промышленная автоматизация по всему миру
- Профессиональный производитель инженерных пластиковых уплотнительных компонентов
- Зрелый опыт обработки PEEK
- Стабильное качество, надежная доставка, глобальное обслуживание
- Долгосрочный партнер для промышленных заказчиков, которым требуются высокоэффективные уплотнения.
A1: Нет. PEEK обладает высокой жесткостью и практически не обладает эластичностью. Вся предварительная нагрузка сжатия, необходимая для плотного уплотнения, создается уплотнительными кольцами или металлическими пружинами. PEEK служит исключительно прочной скользящей поверхностью, устойчивой к износу и химической эрозии.
A2: В разумном диапазоне давления механизм самозатягивания повышает контактное давление и усиливает уплотняющий эффект. Как только давление превысит номинальный порог, уплотнения будут выдавлены и повреждены без правильно установленных опорных колец, что немедленно приведет к полному отказу уплотнения.
A3: В большинстве условий эксплуатации они действуют как жесткие опорные и защитные компоненты. Не имея внутренней эластичности, они должны быть собраны вместе с эластичными уплотнениями, такими как уплотнительные кольца, чтобы сформировать полную систему уплотнений.
A4: Совсем не рекомендуется. Углеродные наполнители несут в себе риск выделения газа и загрязнения твердыми частицами. Для производства полупроводников разрешено использование только чистого ненаполненного материала PEEK.
