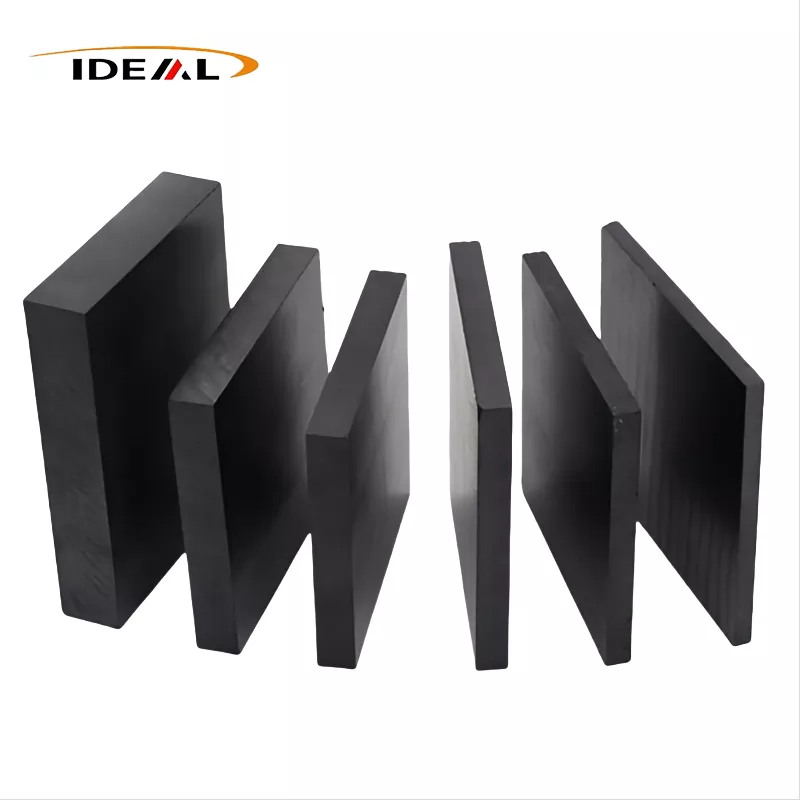

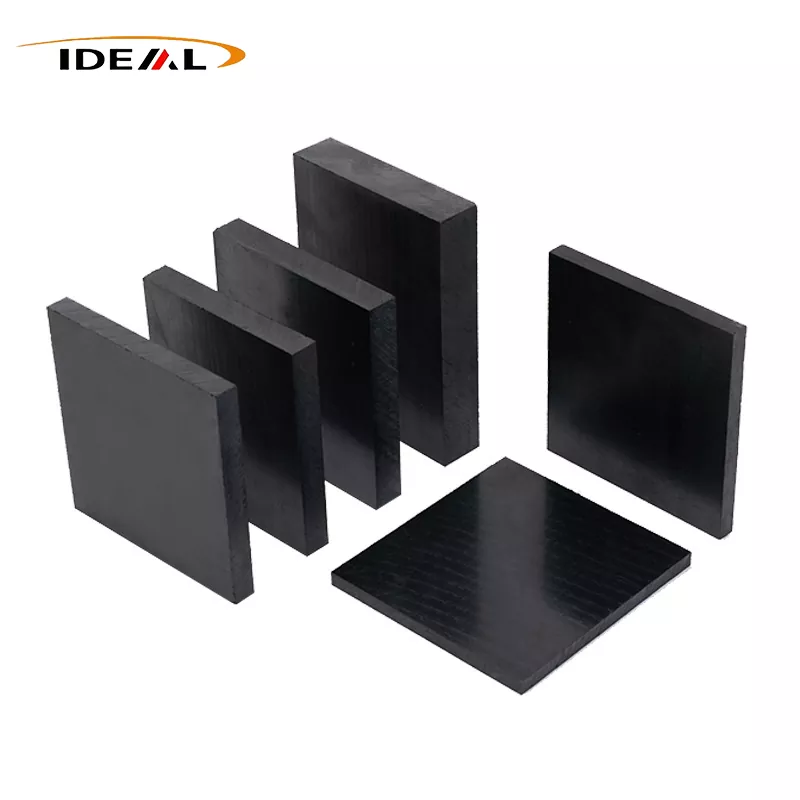

Пластины PEEK, армированные углеродным волокном

Являясь лидером отраслиПластины PEEK, армированные углеродным волокномПроизводитель Ideal Plastic поставляет черные конструкционные листы премиум-класса, предназначенные для работы в средах, разрушающих стандартные полимеры. Мы объединяем углеродные волокна высокой чистоты с необработанной смолой PEEK при строгом контроле тепловых параметров, достигая значительного повышения непрерывной термостабильности и резкого снижения изотропной усадки пресс-формы. От стандартных листов до индивидуальных размеров — наше производство поддерживается стандартами ISO 9001:2008, что обеспечивает полное соответствие экологическим критериям REACH, RoHS и EN71.

Усиление жесткости заменой металлов: устранение разрыва между полимерами и сплавами

При проектировании структурных компонентов для приложений с высокими нагрузками снижение веса часто противоречит необходимости обеспечения высокой жесткости. Обычные листы PEEK могут сгибаться при интенсивных нагрузках, но наши специализированные композитные листы устраняют это ограничение.

• Скачок прочности на растяжение:Введение углеродного волокна в матрицу повышает прочность на разрыв до диапазона от 150 до 200 МПа, что близко приближается к механическим характеристикам конструкционных алюминиевых сплавов.

• Увеличение модуля упругости:Жесткость конструкции значительно увеличивается, а модуль упругости чистого PEEK увеличивается с 3,8 ГПа до 8–12 ГПа. Устойчивость к изгибу и короблению под постоянной нагрузкой делает эти листы отличным выбором для конструкционных подкладок в аэрокосмической и промышленной отраслях.

Сохранение механической целостности при высоких пиротермических нагрузках

При высокотемпературных механических нагрузках стандартные полимеры быстро размягчаются, расползаются и провисают. Эти усиленные пластины из ПЭЭК предотвращают подобные сбои благодаря своей внутренней структуре, фиксирующей волокна.

Механизм удержания тепла:Высокомодульные углеродные волокна образуют жесткую взаимосвязанную армирующую сеть внутри аморфной и полукристаллической матрицы PEEK. Эта сетка физически ограничивает подвижность молекулярных цепей полимера по мере повышения температуры до точки стеклования.

В то время как ненаполненный PEEK имеет температуру теплового отклонения (HDT ниже 1,82 МПа) примерно 160°C, включение более 20% углеродного волокна приближает этот порог к температуре плавления 343°C. В частности, марка, наполненная 30% углеродным волокном, обычно достигает температуры HDT, превышающей 315 ° C, сохраняя свою несущую способность без провисания, размягчения или ползучести.

Технические данные:

Улучшенная стабильность размеров и защита от окружающей среды

В высокоточных приложениях, таких как обработка полупроводников и медицинское оборудование, поглощение влаги и тепловое расширение могут нарушить посадку с жесткими допусками.

Почти нулевой гидролиз

Композит демонстрирует исключительно низкое поглощение влаги, сохраняя свою форму даже при постоянном воздействии влажной среды или циклах паровой стерилизации.

Чрезвычайно низкое расширение

Коэффициент линейного теплового расширения ограничен значениями от 3,1 × 10⁻⁶/K до 6,8 × 10⁻⁶/K, что соответствует тепловому движению некоторых металлических сплавов.

Радиационная и УФ-стабильность

Армирование из углеродного волокна действует как естественный щит от УФ-деградации и высоких доз ионизирующего излучения (например, стерилизации гамма-лучами), предотвращая охрупчивание полимера и микротрещинование поверхности в течение многих лет непрерывного воздействия.

Высокая твердость и трибологическая износостойкость при абразивных нагрузках

В условиях скольжения всухую контакт с песчаными частицами или сопрягаемыми поверхностями может вызвать быстрый адгезионный износ и преждевременный выход из строя более мягких полимеров.

Наши пластины из ПЭЭК, армированные углеродным волокном, обладают высокой твердостью поверхности благодаря тому, что углеродные волокна принимают на себя основную нагрузку контактного давления. Поскольку волокна полностью интегрированы и надежно связаны с матрицей PEEK, они устойчивы к выдергиванию и отслаиванию во время циклов скольжения. Эта структурная стабильность сводит к минимуму абразивный износ, позволяя этим композитным листам изнашиваться гораздо медленнее, чем ненаполненный PEEK в средах постоянного контакта.

Химически инертная матрица, устойчивая к агрессивным промышленным реагентам

Для промышленного химического оборудования требуются материалы, которые могут выдерживать суровое химическое воздействие, не растрескиваясь и не растворяясь.

Базовый материал PEEK обеспечивает исключительную химическую стойкость. Эти композитные пластины химически инертны и обладают высокой устойчивостью к органическим растворителям, водным кислотам, щелочам и техническим маслам. Они выдерживают длительное воздействие в суровых условиях, таких как химические технологические линии или морские нефтяные вышки, где они обычно превосходят компоненты из нержавеющей стали.

Примечание:Несмотря на высокую устойчивость к большинству химикатов, материал может подвергаться воздействию сильных окислителей, таких как концентрированная азотная или серная кислота.

От аэрокосмических конструкций до стопорных колец CMP

Благодаря соотношению прочности к весу, химической инертности и термическим свойствам эти пластины из ПЭЭК, армированные углеродным волокном, используются в нескольких специализированных отраслях:

• Полупроводниковая промышленность:Используется для обработки стопорных колец химико-механической планаризации (CMP). Низкая скорость износа и высокая химическая стойкость удваивают срок службы этих компонентов по сравнению с альтернативными пластиками, сокращая время простоя.

• Аэрокосмическая техника:Используется для теплозащитных экранов моторного отсека и конструктивных кронштейнов, что позволяет снизить вес и одновременно обеспечить теплоизоляцию. Он также используется в спутниковых системах терморегулирования для защиты чувствительных инструментов от космических колебаний температуры.

• Медицинские приборы:Биосовместимость, химическая стойкость и совместимость с повторяющимися циклами стерилизации в автоклаве делают эти пластины отличным выбором для хирургических инструментов и медицинского оборудования.

• Промышленное и энергетическое оборудование:Из-за низкой скорости гидролиза используется в качестве футеровок сосудов для химических реакций, уплотнений теплообменников, седел клапанов и высокопроизводительных компонентов в атомной энергетике.

Технические данные и характеристики композитных листов PEEK

Часто задаваемые технические вопросы

Вопрос 1: Как добавление углеродного волокна в PEEK влияет на его электрическую и теплопроводность?

А:В отличие от ненаполненного PEEK, который является электрическим изолятором, добавление углеродного волокна создает проводящую сеть внутри полимерной матрицы. Это обеспечивает умеренную электропроводность, что полезно для рассеивания статических зарядов при работе с полупроводниковыми пластинами. Он также увеличивает теплопроводность, помогая рассеивать локализованное тепло в средах скольжения с высоким коэффициентом трения.

Вопрос 2. Какие методы обработки предотвращают износ инструмента и расслоение волокон при резке этих углеродсодержащих пластин?

А:Углеродные волокна являются абразивными и могут вызвать быстрый износ стандартных инструментов из быстрорежущей стали (HSS). Мы рекомендуем использовать твердосплавные инструменты или инструменты с алмазным покрытием (PCD). Чтобы предотвратить расслоение поверхности или выдергивание волокон во время высокоскоростного фрезерования, используйте острую геометрию резания, поддерживайте высокие скорости подачи и обеспечьте адекватное охлаждение или эвакуацию стружки.

В3: Подходят ли эти черные композитные листы для прямых медицинских имплантаций?

А:Хотя наши пластины из ПЭЭК, армированные углеродным волокном, производятся из высококачественных смол и демонстрируют превосходную биосовместимость с медицинскими инструментами, хирургическими шаблонами и конструкционными внешними устройствами, для долговременных человеческих имплантатов требуются специализированные смолы медицинского назначения со строгой отслеживаемостью на уровне имплантата. Пожалуйста, свяжитесь с нашей технической командой, чтобы обсудить ваши конкретные требования медицинского уровня.
