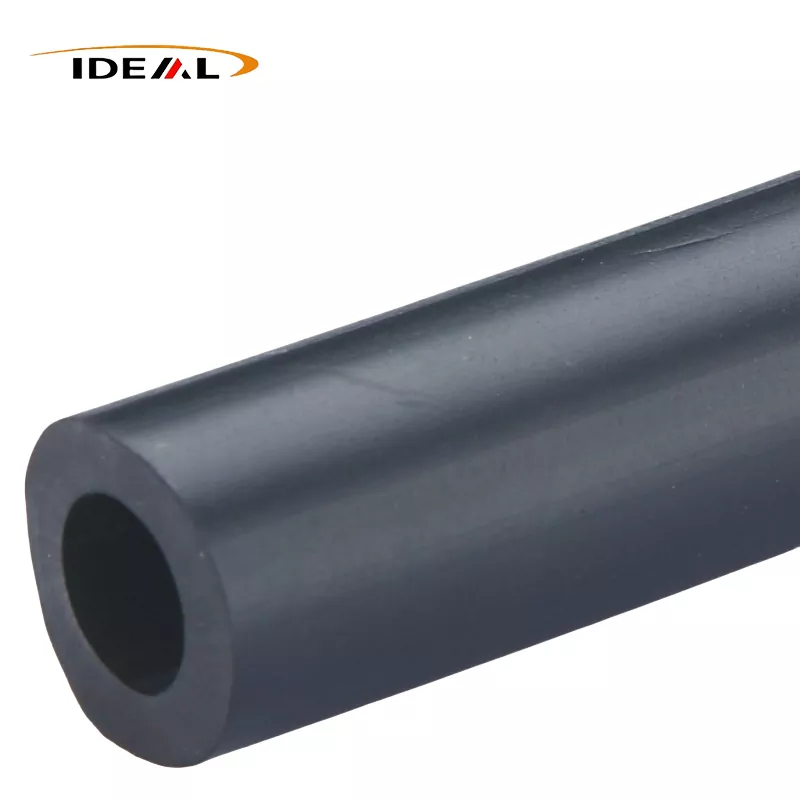

Полиэфирэфиркетон, армированный 30% углеродным волокном, образует структурную трубку, которая выдерживает механические нагрузки при температурах, при которых стандартные термопласты размягчаются, деформируются и выходят из строя. Идеальные пластиковые компаунды из чистого PEEK с измельченным углеродным волокном для производства.Трубы PEEK CF30которые обеспечивают чрезвычайную жесткость, низкое тепловое расширение и естественную электропроводность. Вы выбираете этот материал, когда исходный PEEK не обладает прочностью на сжатие для подшипников, выдерживающих большие нагрузки, или когда вам требуется строгое рассеивание статического электричества в динамических узлах аэрокосмической промышленности.
Инженеры заменяют сплавы тяжелых металлов на углеродсодержащий PEEK, чтобы снизить вес, не жертвуя при этом стабильностью размеров. Основное преимущество заключается в физическом усилении. Матрица, содержащая 30% углеродного волокна, кардинально меняет поведение полимера под воздействием напряжения, тепла и высокоскоростного трения.
Добавление 30% углеродного волокна существенно удваивает модуль упругости чистого PEEK. Материал выдерживает постоянные рабочие температуры до 260°C (500°F), сопротивляясь при этом ползучести при тяжелых, длительных нагрузках. Но для динамических, движущихся частей наиболее важным изменением является коэффициент трения при сухом ходу.
Virgin PEEK может истираться при высокоскоростном трении. Углеродная матрица превращает трубу в самосмазывающуюся изнашиваемую поверхность. Он противостоит усталости. Он выдерживает суровые химические стирки. Трубы из ПЭЭК, армированные углеродным волокном, обладают превосходными трибологическими свойствами, что делает их идеальными для применений с высокими PV (давление-скорость), где внешняя смазка жидкостью невозможна или подвержена поломкам.
Непосредственным компромиссом является износ инструмента. Углеродное волокно исключительно абразивно. CF30 разрушит стандартный инструмент из быстрорежущей стали (HSS) во время вторичной обработки за считанные минуты. Для обработки этих труб требуются инструменты из поликристаллического алмаза (PCD) или специализированные твердосплавные инструменты с покрытием, а также очень жесткие крепления для предотвращения вибрации и локального перегрева во время токарных операций.
| Материальная собственность | Чистый PEEK (ненаполненный) | PEEK CF30 (30 % углерода) | Инженерное воздействие |
|---|---|---|---|
| Модуль упругости и жесткость | Базовый уровень | Прибл. в 2 раза выше | Предотвращает прогиб конструкции при сильных механических нагрузках. |
| Трение при сухом ходе | Умеренный (риск раздражения) | Очень низкий | Позволяет шестерням и подшипникам работать всухую без заеданий. |
| Тепловое расширение (CLTE) | Стандартное расширение полимера | Значительно уменьшено | Поддерживает малые зазоры в подшипниках при широких колебаниях температуры. |
| Электрическая проводимость | Изолятор | Статический рассеивающий | Предотвращает опасные искры в нестабильных средах. |
Цепочки поставок останавливаются, когда для производства специальных полимеров требуются специальные экструзионные головки и длительные циклы кондиционирования влагой. Ideal Plastic работает как фабрика прямого производства со специальными экструзионными линиями. Мы поддерживаем стандартные профили для удовлетворения немедленных требований к обработке и быстрых циклов прототипирования.
Когда проект требует нестандартной толщины стен, нестандартная экструзия устраняет этот пробел. Стандартный товар поставляется быстро. Индивидуальные прогоны требуют времени, продиктованного изготовлением матрицы, удалением влаги из сырья и строгими циклами постэкструзионного отжига. PEEK необходимо тщательно высушить перед экструзией; любая остаточная влага вызывает внутренние пустоты и разрушает кольцевую прочность трубы. Весь процесс термической обработки и сушки мы контролируем самостоятельно.
Калибровка специальных конструкционных пластмасс редко соответствует стандартным спецификациям стальных труб. Компания Ideal Plastic производит наружные диаметры от 15 мм до 404 мм. Внутренние диаметры варьируются от 20 мм до 458 мм, что позволяет обеспечить крупномасштабное производство по индивидуальному заказу.
Производство массивных полых форматов требует точного термоконтроля. Толстостенные полимерные трубки, как известно, трудно охлаждать равномерно. Если внешняя поверхность остывает намного быстрее, чем внутренняя стенка, возникающее остаточное напряжение приведет к деформации трубы или даже к растрескиванию в тот момент, когда режущий инструмент с ЧПУ прорвет поверхность. Мы используем контролируемые охлаждающие ванны и расширенный отжиг после экструзии, чтобы снять эти внутренние напряжения еще до того, как материал попадет на токарный станок.
Если вам требуется строгий допускизготовленная на заказ трубка PEEK CF30, наше подразделение обработки с ЧПУ берет на себя управление там, где необработанная экструзия прекращается. Экструзия обеспечивает форму, близкую к чистой. Токарная и фрезерная обработка с ЧПУ обеспечивает строгую концентричность, точные пределы биения и гладкую поверхность, необходимые для приводов в аэрокосмической отрасли и автомобильных сборок.
Тепловое расширение разрушает узкие зазоры. Ненаполненный PEEK предсказуемо расширяется, но в высокоскоростных роторах или прецизионных корпусах аэрокосмической отрасли это расширение часто приводит к механическому заеданию. Углеродные волокна действуют как физическое ограничение на молекулярном уровне. Это значительно снижает коэффициент линейного теплового расширения (CLTE), приближая его к тепловому поведению сопрягаемых деталей из алюминия или стали, с которыми он взаимодействует.
Матрица также отводит тепло от зон трения. Большинство пластмасс являются естественными теплоизоляторами. Вращающийся подшипник, изготовленный из первичного полиэтилена PEEK, удерживает тепло трения до тех пор, пока полимер не размягчится и не поддастся. Углеродные волокна создают микроскопические тепловые пути, рассеивающие тепло наружу, в окружающий корпус. Эта же проводящая сеть позволяет материалу безопасно рассеивать статическое электричество. Высокотемпературная проводящая труба из PEEK предотвращает опасное накопление статического электричества в очень нестабильных средах, таких как системы обращения с авиационным топливом или чистые помещения при производстве полупроводников.
Аэрокосмическая техника быстро переходит от графиков реактивной замены к прогнозирующему цифровому моделированию. В рамках программ по созданию самолетов, запуск которых запланирован на 2026 год, инженеры вводят текущие эксплуатационные данные в прогнозы скорости износа на основе искусственного интеллекта, чтобы установить точные, безотказные интервалы технического обслуживания.
Эти алгоритмы требуют очень стабильного ввода материала. Непредсказуемые материалы дают опасные предсказания. Поскольку трубы из углеродного волокна PEEK аэрокосмического класса демонстрируют строго предсказуемые пределы усталости и очень стабильные k-факторы (коэффициенты износа), они идеально подходят для моделирования цифровых двойников. Модели искусственного интеллекта могут точно прогнозировать, когда втулка, кабелепровод или стойка CF30 достигнут предела допуска по размерам, что позволяет бригадам технического обслуживания заменять детали задолго до того, как в критических механизмах управления полетом произойдет катастрофический отказ.
Вы не указываете CF30 для статической передачи жидкости под низким давлением. Затраты на сырье слишком высоки. Вы выбираете этот инженерный класс, когда детали постоянно движутся, несут тяжелые нагрузки и работают в суровых условиях, разрушающих более мягкие пластмассы.
Покупка полуфабрикатов из конструкционных пластмасс через сторонних дистрибьюторов добавляет ненужную наценку и отделяет вас от опыта технической обработки. Компания Ideal Plastic управляет экструзионными линиями, литьевыми прессами и полным комплексом станков с ЧПУ под одной крышей. Мы контролируем термическую историю заготовки, которая напрямую определяет стабильность размеров вашей окончательно обработанной детали.
Каждая партия соответствует строгим международным стандартам соответствия. Являясь поставщиком деталей из PEEK CF30, обработанных прямой механической обработкой, мы поставляем материалы, сертифицированные по стандартам ISO9001:2008, REACH и RoHS, непосредственно в аэрокосмическую, автомобильную и промышленную промышленность.
Независимо от того, создаете ли вы прототип одного высокотемпературного механизма или вам требуются большие объемыэкструдированные полые стержни PEEK CF30при крупносерийном производстве вы имеете дело напрямую с заводом. Отправьте нам свои чертежи, укажите постоянные рабочие температуры, и наша команда инженеров проверит допуски, механические ограничения и точные сроки выполнения заказных компонентов.
