Что такое стержень из полиэфирэфиркетона PEEK и почему он используется в высокопроизводительных приложениях?

1. Что такое стержень из полиэфирэфиркетона PEEK?

Полиэфирэфиркетон, широко известный как PEEK, представляет собой полукристаллический термопласт, принадлежащий к семейству полиарилэфиркетонов. Его молекулярная структура способствует высокой механической прочности, устойчивости ко многим химическим веществам и способности сохранять полезные свойства в сложных термических условиях.

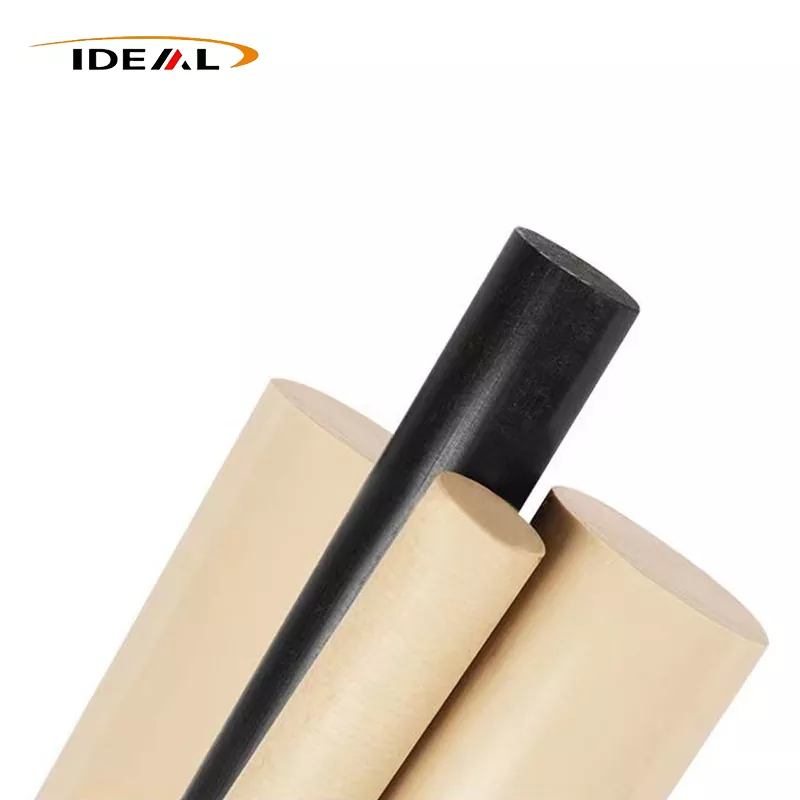

Стержень PEEK представляет собой прочную цилиндрическую заготовку, изготовленную из этого материала. В зависимости от производственного процесса и спецификации продукта он может поставляться в различных диаметрах, длинах, цветах и ​​марках материалов. Производители и обрабатывающие мастерские используют эти стержни в качестве исходного материала для производства прецизионных компонентов.

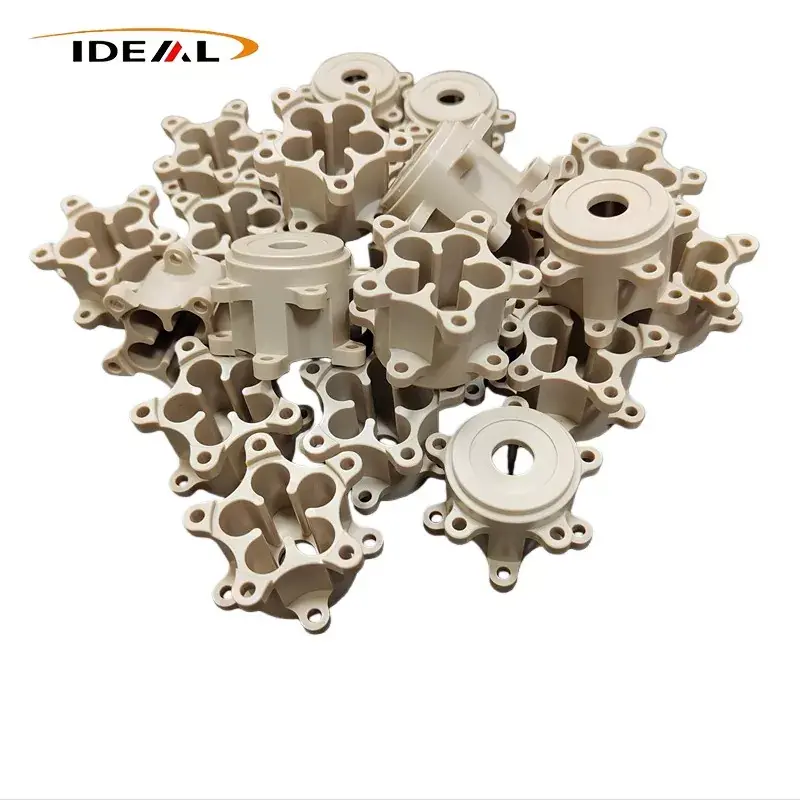

Типичные производственные операции включают токарную обработку, фрезерование, сверление, растачивание и нарезание резьбы. Эти процессы превращают стандартный стержень в детали, предназначенные для конкретного оборудования, механических узлов и промышленных условий эксплуатации.

Почему инженеры выбирают стержень из PEEK?

Обычные конструкционные пластмассы могут стать непригодными, когда компонент должен выдерживать длительное нагревание, повторяющиеся механические нагрузки, агрессивные технологические жидкости или жесткие требования к размерам. PEEK решает многие из этих проблем за счет сбалансированного сочетания свойств, а не за счет одного преимущества в производительности.

• Термическая стабильность:Подходящие марки могут выдерживать длительные повышенные температуры.
• Механические характеристики:Обеспечивает значительную прочность и жесткость прецизионных компонентов.
• Химическая стойкость:Устойчив ко многим промышленным химикатам, хотя совместимость необходимо проверять для конкретной среды.
• Размерная надежность:Низкое поглощение влаги помогает ограничить изменения размеров во многих применениях.
• Обрабатываемость:Поддерживает производство сложных форм и деталей с жесткими допусками при использовании подходящих методов обработки.

Для промышленных покупателей главным преимуществом является возможность получить материал, способный удовлетворить несколько жестких требований в рамках одного компонента. Окончательная пригодность по-прежнему зависит от конкретной марки, конструкции и условий эксплуатации.

2. Ключевые свойства и эксплуатационные характеристики

Понимание технических свойств материала помогает инженерам определить, подходит ли стержень из PEEK для конкретного применения. Следующие значения относятся к обычным маркам ненаполненного PEEK и предназначены только для предварительной справки.

2.1 Работа при высоких температурах

PEEK имеет температуру плавления около 343°C, в то время как многие ненаполненные марки используются для непрерывной эксплуатации при температуре около 250°C в соответствующих условиях. Эти цифры не следует рассматривать как взаимозаменяемые. Фактическая несущая способность зависит от температуры, продолжительности воздействия, геометрии компонента и марки материала.

Для постоянно нагреваемого компонента инженеры должны оценить ползучесть, деформацию, тепловое расширение и температуру окружающего оборудования. Стержень, который хорошо показал себя в лабораторных испытаниях без нагрузки, может вести себя по-другому, когда подвергается постоянной нагрузке при повышенной температуре.

2.2 Механическая прочность и стабильность размеров

PEEK сочетает в себе прочность с относительно низкой плотностью, что делает его полезным для снижения веса компонентов без ущерба для требуемых механических характеристик. Его размерная стабильность также подходит для применений, требующих точной обработки поверхностей, отверстий, резьбы и элементов сопряжения.

Тем не менее стабильность размеров не является абсолютной. Колебания температуры, остаточные напряжения обработки, толщина стенок и ориентация материала могут повлиять на конечный компонент. Поэтому критические размеры следует оценивать в реалистичных условиях эксплуатации.

2.3 Химическая и износостойкость

PEEK обеспечивает стойкость ко многим маслам, углеводородам, растворителям, кислотам и щелочным веществам. Его эффективность зависит от конкретного химического вещества, концентрации, температуры, времени воздействия и приложенного напряжения. Например, концентрированная серная кислота во многих условиях несовместима с обычным PEEK.

Для движущихся частей одинаково важны износ и трение. PEEK может подходить для втулок, направляющих элементов и компонентов скольжения, но производительность зависит от контактного давления, качества поверхности, смазки, материала контрлицевой поверхности и рабочей скорости.

3. Какие марки стержней PEEK доступны?

Не каждый стержень из PEEK предназначен для одной и той же цели. Материал без наполнителя часто выбирают для общей прецизионной обработки, тогда как армированные и модифицированные сплавы могут улучшить жесткость, размерные характеристики или трибологические характеристики. Выбор неправильного сорта может увеличить затраты на материалы, не принеся при этом существенной выгоды.

Ненаполненный PEEK для универсальной обработки

Ненаполненный PEEK часто является практической отправной точкой, когда применение требует баланса прочности, химической стойкости, электроизоляции и гибкости обработки. Он может подойти для прецизионных деталей, которые не требуют дополнительной жесткости или особых характеристик трения модифицированных марок.

Усиленный PEEK для большей жесткости

Армирование стекловолокном и углеродным волокном может улучшить жесткость и уменьшить тепловое расширение, в зависимости от рецептуры. Эти марки также могут приводить к компромиссам, включая более высокую абразивность во время обработки, направленные свойства и изменения в электрическом поведении. В частности, не следует автоматически считать, что материалы, наполненные углеродным волокном, обеспечивают такую ​​же электрическую изоляцию, как ненаполненный PEEK.

Марки подшипников по трению и износу

Составы для подшипников предназначены для применений, где трение скольжения, износ и срок службы компонентов имеют первостепенное значение. Прежде чем указывать марку, оцените нагрузку, скорость, условия смазки, контактные поверхности и тепло, выделяемое при трении. Данные поставщика об износе следует сопоставить с фактическими условиями эксплуатации.

4. Промышленное применение стержня PEEK.

Универсальность стержня из полиэфирэфиркетона PEEK делает его полезным в нескольких отраслях. Его ценность особенно очевидна, когда обычные пластмассы не могут удовлетворить совокупным требованиям температуры, механической нагрузки, химического воздействия и точности.

4.1 Аэрокосмическая промышленность и транспорт

Снижение веса является важным фактором в аэрокосмическом и транспортном оборудовании. Правильно выбранные марки PEEK можно использовать для изготовления зажимов, втулок, прокладок, изоляторов и конструктивных элементов. Приложения должны соответствовать соответствующим отраслевым требованиям к проектированию, квалификации и отслеживаемости.

4.2 Медицинское и лабораторное оборудование

PEEK может использоваться для изготовления отдельных компонентов приборов, приспособлений для оборудования и прецизионных деталей. Однако использование PEEK не делает компонент автоматически пригодным для медицинской имплантации или прямого контакта с пациентом. Для таких применений требуется правильный сорт материала, проверенные производственные процессы, а также соответствующие нормативные документы и доказательства биосовместимости.

4.3 Химическая обработка и промышленное оборудование

В насосах, клапанах, аналитическом оборудовании и системах обработки жидкостей из стержней из PEEK можно изготавливать седла клапанов, уплотнения, проставки и другие компоненты, подвергающиеся суровым технологическим условиям. Химическую совместимость следует устанавливать, используя фактическую технологическую жидкость и рабочую температуру, а не общее описание материала.

4.4 Электроника и полупроводниковое оборудование

PEEK обеспечивает электроизоляцию ненаполненных марок и может сохранять полезные механические свойства в условиях повышенных температур. Потенциальными вариантами применения являются механически обработанные приспособления, изоляционные опоры и компоненты оборудования. Если важен контроль загрязнения, покупатели должны проверить требования к чистоте, дегазации, экстрагируемым веществам и обращению с материалами для предполагаемого процесса.

4.5 Автомобильная и прецизионная автоматизация

Компоненты PEEK могут помочь снизить вес и потребности в обслуживании отдельных движущихся узлов, датчиков, систем автоматизации и высокотемпературного оборудования. В случае повторяющихся движений инженеры должны оценить усталость, ползучесть, вибрацию, износ и последствия изменений размеров в течение срока службы компонента.

Во всех этих отраслях наиболее подходящим материалом является тот, который соответствует реальным требованиям к производительности при приемлемой общей стоимости, а не обязательно материал с самыми высокими характеристиками.

5. Стержень из PEEK по сравнению с другими инженерными пластиками

Выбор между конструкционными пластиками требует баланса между производительностью, требованиями к обработке и бюджетом. PEEK обеспечивает высокие общие характеристики, но не является автоматически лучшим решением для каждого компонента.

Эти сравнения носят качественный характер. Точные характеристики зависят от рецептуры, армирования, метода испытаний и рабочей среды.

Когда стоит инвестировать в PEEK?

PEEK может оправдать свою более высокую первоначальную стоимость материала, поскольку он продлевает срок службы, снижает частоту замены, поддерживает более жесткие условия эксплуатации или позволяет использовать более легкую конструкцию компонентов. Например, замена часто вышедшего из строя компонента на деталь из PEEK, подобранную должным образом, может сократить время простоя и расходы на техническое обслуживание.

С другой стороны, если компонент работает при низких температурах, испытывает ограниченную механическую нагрузку и не подвергается необычному химическому воздействию, менее дорогой материал может обеспечить достаточную производительность. Покупателям следует сравнивать ожидаемый срок службы и затраты на обработку, а не только цену покупки.

6. Как правильно выбрать стержень из PEEK

Правильный выбор материала начинается с четкого описания области применения. Предоставление следующей информации поставщику помогает уменьшить количество ошибок в спецификациях, ненужные затраты и задержки во время производства.

Шаг 1. Определите операционную среду

• Постоянные и пиковые рабочие температуры.
• Приложенные нагрузки, ударные силы, вибрация и ожидаемый срок службы.
• Контактные химические вещества, концентрации и продолжительность воздействия.
• Трение, скорость скольжения, смазка и сопрягаемые поверхности.
• Влага, процедуры очистки и другие факторы окружающей среды.

Шаг 2. Укажите размеры и допуски

Обеспечьте необходимый диаметр стержня, длину, количество и допуск на размер. Если из стержня будет изготовлена ​​прецизионная деталь, различайте размеры исходного материала и размеры готового компонента. Могут потребоваться припуски на механическую обработку и чистовую обработку.

Шаг 3. Подтвердите марку материала

Укажите, требуется ли ненаполненный, армированный стекловолокном, армированный углеродным волокном или PEEK, предназначенный для подшипников. Если в проекте уже указана конкретная марка или эквивалентный материал, предоставьте соответствующую техническую документацию, чтобы можно было соответствующим образом оценить замену.

Шаг 4. Установите требования к качеству и документации

В зависимости от применения запросите лист технических данных, идентификацию партии, протоколы контроля размеров, отслеживаемость материалов и применимую документацию о соответствии. Для регулируемых или критически важных для безопасности компонентов убедитесь, что документы относятся к конкретному материалу и предполагаемому использованию.

Шаг 5: Оцените общую стоимость проекта

Сравните стоимость материала, механической обработки, отделки, проверки, упаковки, транспортировки и ожидаемого обслуживания. Поставщик, предоставляющий точные размеры запасов и надежную документацию, может помочь снизить отходы и производственные риски, даже если первоначальная цена за единицу продукции не самая низкая.

7. Вопросы обработки и контроля качества.

Хотя PEEK можно обрабатывать на обычном оборудовании с ЧПУ, для достижения стабильных результатов требуются соответствующие инструменты, крепления, параметры резки и процедуры проверки.

Управление теплом во время обработки

Чрезмерное тепло при резке может повлиять на качество поверхности, точность размеров и остаточное напряжение. Острые инструменты, подходящие условия резки и эффективное управление теплом помогают снизить эти риски. Правильная стратегия обработки зависит от марки, геометрии детали и используемого оборудования.

Контроль точности размеров

Тонкие стенки, длинные неподдерживаемые элементы и жесткие внутренние допуски могут создавать проблемы, поскольку пластиковые компоненты могут деформироваться под действием усилий зажима или резания. Соответствующая фиксация и поэтапная обработка могут помочь сохранить требуемые размеры. Критические детали следует проверять методом, подходящим для указанного допуска.

Предотвращение загрязнения и устранение повреждений

Для полупроводниковых, лабораторных и других чувствительных к загрязнению применений процедуры хранения, резки, очистки и упаковки могут быть так же важны, как и основной материал. Покупатели должны сообщать о требованиях к чистоте до начала производства, а не относиться к ним как к второстепенной мысли.

Проверка готового продукта

• Проверьте идентичность и класс материала по заказу.
• Измерьте диаметр, длину, прямолинейность и указанные допуски.
• Осмотрите поверхность, наличие трещин, видимых дефектов и механических повреждений.
• Просмотрите записи партий и согласованные требования к документации.
• Подтвердите, что упаковка защищает стержни во время хранения и транспортировки.

Последовательный контроль помогает покупателям обеспечить воспроизводимое качество продукции и выявить проблемы до того, как материал попадет на ответственную сборку.

8. Что следует проверить покупателям перед заказом?

Группы промышленных закупок должны оценить способность поставщика выполнять как технические требования, так и обязательства по поставке. Конкурентное предложение полезно, но оно не заменяет четких спецификаций и документально подтвержденных ожиданий в отношении качества.

• Ассортимент продукции:Может ли поставщик предоставить необходимый диаметр, длину, цвет и марку?
• Ясность спецификации:Четко ли указаны допуски, идентификация материалов и применимые методы испытаний?
• Настройка:Может ли поставщик поддерживать заказы на порезку по длине, механическую обработку или требования, специфичные для конкретного применения, если таковые имеются?
• Гарантия качества:Может ли поставщик предоставить соответствующие протоколы проверок и документацию по материалам?
• Непрерывность поставок:Прозрачны ли сроки выполнения заказов, производственные мощности, минимальные объемы заказа и механизмы повторных заказов?
• Техническая поддержка:Может ли поставщик помочь уточнить выбор марки и определить информацию, необходимую для составления надежного предложения?

Гуанчжоу Ideal Plastic Technology Co., Ltd.обеспечивает точку контакта для покупателей, исследующих конструкционные пластмассовые материалы, в том числе стержень из полиэфирэфиркетона PEEK. При оценке потенциального соглашения о поставках покупатели должны сообщить предполагаемое применение, целевые размеры, марку материала, количество и требования к качеству, чтобы определить, соответствуют ли доступные продукты и услуги проекту.

Подготовка полной спецификации на этапе предложения помогает обеим сторонам уточнить ожидания, избежать неподходящих замен и наладить более эффективный процесс закупок.

9. Часто задаваемые вопросы

10. Заключение: принятие более обоснованного решения о выборе стержня PEEK.

Стержень из полиэфирэфиркетона PEEK является ценным конструкционным материалом для применений, требующих устойчивости к высоким температурам, механической прочности, химической стойкости и надежных размеров. Его универсальность в промышленном оборудовании, электронике, лабораторном оборудовании, транспорте и точном производстве делает его важным вариантом для требовательных разработчиков компонентов.

Самый эффективный процесс выбора начинается с рабочей среды и продолжается до соответствующего сорта, размеров, допусков и требований к обработке. Сравнение технической документации, проверка критических требований к производительности и анализ общей стоимости владения могут помочь покупателям избежать ненужных расходов и повысить долгосрочную надежность компонентов.

Независимо от того, приобретаете ли вы стандартные стержни из PEEK или оцениваете материал для изготовленного по индивидуальному заказу компонента, четкие спецификации и общение с квалифицированным поставщиком необходимы для достижения подходящего результата.
