Инженеры, выбирающие трубы из армированного полиэфирэфиркетона (PEEK), должны немедленно принять решение: какой тип армирования волокна сохранит работоспособность детали в полевых условиях. Ненаполненный PEEK легко выдерживает высокие температуры и агрессивные химические вещества. Но при высоких постоянных нагрузках или экстремальных температурах необработанный пластик расползается. Вы добавляете волокна, чтобы остановить этот пространственный сдвиг. Выбор почти всегда сужается до 30% углеродного волокна (CF30) или 30% стекловолокна (GF30). Неправильный выбор означает преждевременный износ сопрягаемых деталей, неожиданное короткое замыкание или катастрофическую термическую деградацию.
Вы указываететруба из PEEK, армированная углеродным волокномкогда приложение включает в себя движущиеся части, трение скольжения или строгие требования к рассеянию статического электричества. Углеродные волокна действуют как микроскопическая сухая смазка. Они также отводят тепло от контактной поверхности, предотвращая локальное плавление или деформацию при больших нагрузках.
Выбирайте PEEK GF30, если вам нужна максимальная электрическая и теплоизоляция в чисто статических конструкциях. Стекло обладает высокой абразивностью. Если вы используете трубку GF30 в качестве подшипника или втулки стального вала, стекловолокна быстро разъедают сопрягаемый металл. CF30 сохраняет металлический вал, сохраняя при этом структурную жесткость пластиковой детали.
Причина, по которой ненаполненный PEEK так хорошо работает, заключается в его специфической молекулярной структуре. Он имеет чередующиеся ароматические кольца и эфирные связи. Эфирные связи обеспечивают молекулярную гибкость, придавая пластику присущую ему прочность и ударопрочность. Ароматические кольца обеспечивают исключительную жесткость и термическую стабильность. Такая установка обеспечивает отличную термостойкость, а также точный баланс прочности и жесткости. Под воздействием тепла или давления PEEK не деформируется и хорошо выдерживает повторяющиеся нагрузки.
PEEK также имеет полукристаллическую структуру. Он поддерживает уровень кристалличности от 25% до 35%, что помогает ему сохранять свои механические свойства неповрежденными даже при повышении температуры до точки плавления. Точный температурный контроль во время экструзии гарантирует, что полимерные цепи складываются в эти высокоупорядоченные кристаллические структуры. Если производитель охлаждает экструдированную трубку слишком быстро, пластик остается аморфным, становится полупрозрачным и теряет химическую стойкость и жаропрочность.
Когда вы соединяете эту матрицу с измельченными углеродными или стеклянными волокнами, вы прерываете аккуратное сворачивание полимерных цепей, но получаете жесткий внутренний каркас. Полимерная матрица передает приложенное напряжение непосредственно на гораздо более прочные и жесткие волокна. Это ограничивает движение полимерных цепей, останавливая ползучесть и значительно увеличивая прочность на разрыв. Он также снижает коэффициент линейного теплового расширения (CLTE) до уровня, близкого к уровню алюминия или стали, что позволяет инженерам проектировать прессовые посадки металла с пластиком с жесткими допусками, которые не ослабнут при нагреве сборки.
Добавление углеродного волокна не является линейным обновлением. Производственные возможности подвергаются резкому ухудшению. По мере увеличения содержания волокон вязкость расплава пластика резко возрастает. В экструдированной трубке эти волокна имеют тенденцию выравниваться в направлении потока, а это означает, что трубка развивает невероятную прочность на разрыв по своей длине и немного меньшую прочность вдоль оси кольца.
10%-ное содержание углерода обеспечивает небольшое повышение жесткости, сохраняя при этом индекс текучести расплава достаточно высоким для сложных тонкостенных экструзионных операций. Он остается относительно простым в механической обработке и устойчив к хрупкому разрушению.
Увеличение содержания углеродного волокна до 30% представляет собой отраслевой стандарт. Он сочетает в себе значительный прирост прочности на разрыв с приемлемой обрабатываемостью. Такое соотношение обеспечивает структурную целостность, необходимую для работы под высоким давлением, без полного ущерба для естественной прочности пластика.
При 40% карбоновом наполнении достигается максимальная жесткость. Компромиссом является чрезвычайная вязкость во время производства. Экструдирование или литье под давлением труб с содержанием 40% CF требует точного контроля температуры для предотвращения образования пустот. Полученный материал очень хрупкий. Для обработки 40% CF PEEK требуется инструмент из поликристаллического алмаза (PCD), поскольку стандартные твердосплавные концевые фрезы теряют режущую кромку за считанные минуты при резке такого объема абразивного углерода.
Ненаполненный PEEK имеет температуру тепловой деформации (HDT) около 152°C. Добавьте 30% карбона или стекловолокна, и температура HDT подскочит до 315°C. Оба наполненных материала легко справляются с экстремальными температурами окружающей среды.
Расхождение заключается в электрических путях. PEEK, естественно, является высокоэффективным изолятором. Добавление стекловолокна сохраняет его в таком состоянии, сохраняя высокое объемное удельное сопротивление. Добавление углеродного волокна резко снижает его объемное сопротивление. CF30 по своей сути антистатичен. Регулируя углеродную матрицу, производители могут производить антистатические баллоны из ПЭЭК или полностью проводящие трубки из ПЭЭК. Если вашему топливному трубопроводу или аэрокосмическому компоненту необходимо безопасно заземлить статический заряд, использование углеродного волокна является обязательным. Стекловолокно будет улавливать этот заряд до тех пор, пока оно не создаст достаточное напряжение для образования дуги, что потенциально может привести к катастрофическому отказу в нестабильной среде.
Трибология — изучение трения и износа — предполагает полное разделение CF30 и GF30 на основе их физического взаимодействия с сопрягаемыми поверхностями.
| Вариант материала | Динамический коэффициент трения (по сравнению со сталью) | Профиль износа сопрягаемой поверхности | Теплопроводность |
|---|---|---|---|
| Ненаполненный ПЭЭК | 0,30 - 0,40 | Низкий (неабразивный) | Низкий (изолятор) |
| ПЭЭК CF30 | 0,15 - 0,20 | Очень низкий (самосмазывающийся) | Высокий (рассеивает тепло) |
| ПЭЭК GF30 | 0,40 - 0,55 | Высокий (Высокоабразивный) | Низкий (изолятор) |
При динамических нагрузках накопление тепла разрушает пластик. У каждого полимера есть предел давления-скорости (PV). Если выйти за этот предел, пластик не сможет достаточно быстро отводить тепло от трения, что приведет к быстрому плавлению и выходу компонентов из строя. CF30 превосходен в подшипниках, уплотнениях и компенсационных кольцах, поскольку углеродные волокна действуют как теплопроводы, отводя тепло от поверхности трения и рассеивая его по телу трубки.
Углеродные волокна также действуют как твердая смазка. Поскольку PEEK изнашивается микроскопически, он оставляет тонкую трибологическую пленку углерода на сопрягаемой поверхности, что со временем еще больше снижает коэффициент трения.
Стеклянные волокна действуют с точностью до наоборот. Они являются теплоизоляторами, а это означает, что тепло от трения остается в точке контакта, снижая эффективный предел солнечной энергии детали. Хуже того, открытые микроскопические стеклянные волокна действуют как наждачная бумага. Под динамической нагрузкой трубка GF30 активно задирает и изнашивает металлический вал, по которому она движется. Используйте стекло для статических структурных противостояний. Используйте углерод для всего, что движется.
Инженеры выбирают эти трубки с учетом экстремальных условий окружающей среды, которые разрушают стандартные конструкционные пластмассы, такие как делрин или нейлон.
В аэрокосмической отрасли выбор материала обусловлен снижением веса. Обработанная трубка из углеродного волокна заменяет алюминий и титан в топливных системах, планерах дронов и опорах конструкций. Он значительно снижает вес и при этом устойчив к агрессивным авиационным жидкостям, гидравлическим маслам и реактивному топливу.
В области медицины трубки из PEEK для медицинских инструментов должны выдерживать сотни циклов в высокотемпературном паровом автоклаве без ухудшения качества, деформации или потери стабильности размеров. Варианты с углеродным наполнением обеспечивают высокую жесткость, необходимую для хирургических направляющих, эндоскопических ручек и компонентов внешней фиксации.
Энергетика и морское бурение зависят отэкструдированный PEEK с углеродным наполнениемдля скважинных каротажных инструментов и корпусов датчиков. Материал выдерживает постоянное воздействие высокосернистого газа (H2S), экстремального гидростатического давления и температуры окружающей среды, превышающей 200°C глубоко под землей.
Экструдирование наполненного PEEK чрезвычайно сложно. Волокна могут слипаться во время фазы плавления, создавая сухие пятна, зоны, богатые смолой, или пустоты, скрытые внутри стенок трубы. Пустота толщиной 1 мм в стенке трубы из PEEK действует как сильный концентратор напряжений. При циклическом нагружении или высоком гидростатическом давлении микротрещины распространяются из этой пустоты до полного сдвига детали. Поскольку наполненный углеродом PEEK имеет угольно-черный цвет и полностью непрозрачен, вы не можете визуально проверить внутреннюю часть на наличие этих недостатков.
Чтобы гарантировать структурную целостность, производство высшего уровня опирается наОбнаружение дефектов с помощью искусственного интеллекта. Этот процесс сочетает ультразвуковое акустическое сканирование или расширенную рентгеновскую визуализацию с алгоритмами машинного обучения. Он выявляет микропустоты, агломерацию волокон и изменения концентричности в режиме реального времени, когда трубка покидает экструзионную головку. Система мгновенно сопоставляет акустические отражения с физическими размерами дефектов, отбраковывая поврежденные участки трубок до их отправки. Устранение этих внутренних дефектов гарантирует, что окончательно обработанная стенка трубы не выйдет из строя под давлением в полевых условиях.
Выбор правильной смеси полимеров бесполезен, если окончательная геометрия требует слишком долгой постобработки. PEEK – дорогое сырье. Покупка цельного стержня и обработка 80% его на стружку уничтожает бюджет вашего проекта и тратит драгоценное время станка с ЧПУ. Приобретение труб почти чистой формы радикально снижает производственные затраты и материальные отходы.

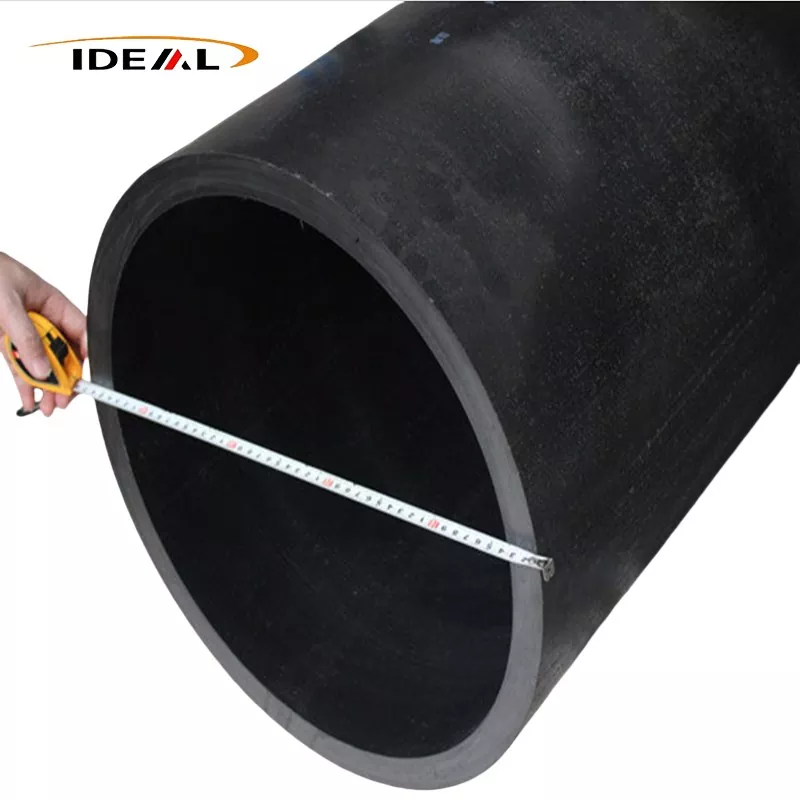

Являясь специализированным заводом, Guangzhou Ideal Plastic управляет специализированными экструзионными, литьевыми линиями и линиями обработки с ЧПУ, специально предназначенными для высокотемпературных конструкционных пластмасс. Они производятТрубы из ПЭЭК, наполненные углеродным волокномсо степенью наполнения углеродом от 10% до 40%. Предприятие экструдирует массивные профили, обрабатывая нестандартные размеры от 15 до 458 мм по внутреннему и внешнему диаметру.
Все материалы сертифицированы по стандарту качества ISO9001, а также сертифицированы REACH и RoHS. Это обеспечивает полное соответствие глобальным цепочкам поставок в аэрокосмической, медицинской и точной промышленности. Сопоставляя правильную скорость наполнения углеродом с формой, близкой к заданной, вы получаете именно те механические свойства, которые вы разработали, с геометрией, которая сводит к минимуму затраты на обработку.
