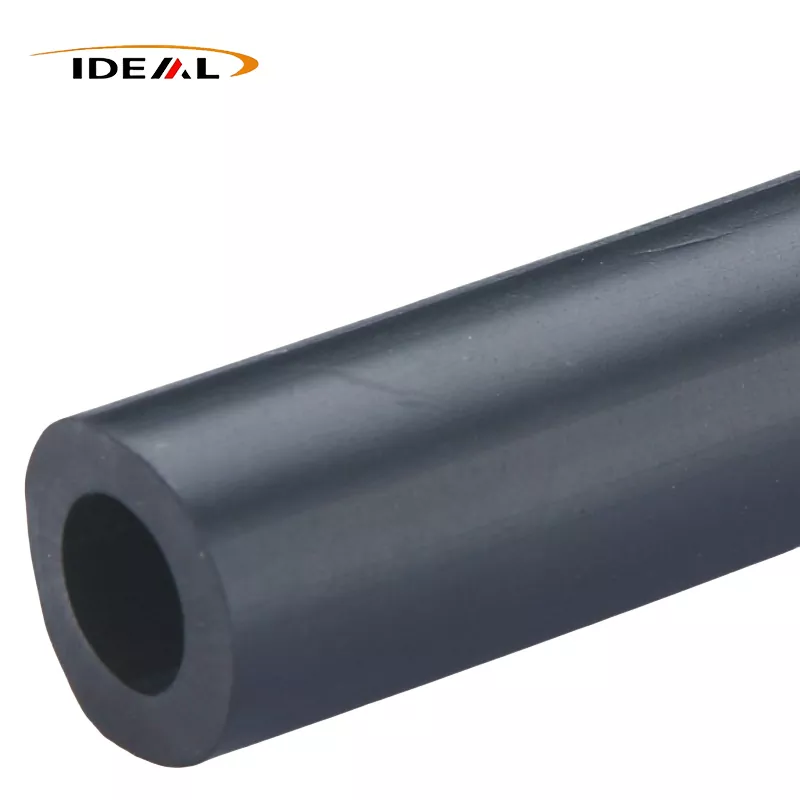

Трубы из PEEK, армированные углеродным волокномявляются практичным выбором, когда стандартная трубка из PEEK требует большей жесткости, стабильности размеров, грузоподъемности или статического контроля. Компания Ideal Plastic производит черные трубки из PEEK, наполненные углеродным волокном, с содержанием углеродного волокна от 10% до 40%, варианты LCF и SCF, с указанным диапазоном внутренних и наружных диаметров, длиной 1000 мм или 3000 мм и допусками до ±0,02 мм.
Правильный сорт выбирается не только по процентному содержанию углерода. Длина волокна, геометрия стенок, рабочая температура, условия износа, электрические требования и конечные размеры — все это влияет на технические характеристики. Начните с варианта нагрузки и чертежа, затем запросите коммерческое предложение с учетом определенного материала и требований к проверке.
Когда трубы PEEK, наполненные углеродным волокном, являются правильным выбором
Чистый PEEK уже обеспечивает полезную комбинацию температурной устойчивости, химической стойкости, износостойкости и стабильности размеров. Добавление углеродного волокна меняет баланс в сторону жесткости и поддержки нагрузки. Это имеет значение для трубы, используемой в качестве втулки подшипника, изолирующего или направляющего компонента, структурного прохода, ролика или детали передачи, или другого полуфабриката профиля, который должен сохранять свою форму под нагрузкой.
Углеродное волокно обычно стоит рассмотреть, когда трубка из чистого PEEK слишком сильно прогибается, расширяется за пределы окна посадки или изнашивается быстрее, чем позволяет применение. Это также может помочь в системах, чувствительных к статике. «Идеальный пластик» утверждает, что объемное сопротивление составляет всего1 × 10³ Ом·смдля линейки материалов PEEK, наполненных углеродным волокном, но требуемые электрические характеристики должны быть подтверждены для точного сорта, содержания волокон, геометрии и метода испытаний.
Не рассматривайте трубку с углеродным наполнением как автоматическую замену каждой детали из PEEK. Углеродное волокно может влиять на обрабатываемость, внешний вид поверхности, анизотропию и электрическое поведение. Если трубка должна сохранять высокие изолирующие свойства, если очень гладкая контактная поверхность имеет решающее значение или если деталь подвергается воздействию химической смеси, не охваченной существующими данными, перед заказом запросите проверку конкретной марки.
Выберите содержание углеродного волокна и класс волокна для варианта нагрузки.
Какие изменения в углеродном волокне от 10% до 40% в PEEK
Ideal Plastic предлагает регулируемое содержание углеродного волокна от 10% до 40%. В целом, увеличение уровня наполнителя смещает композит в сторону большей жесткости и устойчивости к нагрузкам, а также делает выбор материала более чувствительным к направлению обработки и окружающей конструкции. Самый высокий процент не является автоматически лучшим значением: он может быть ненужным для слегка нагруженной трубы и может усложнить требования к механической обработке или поверхности.
Укажите желаемый результат, а не просто запрашивайте «PEEK, наполненный углеродом». Полезные входные данные включают радиальную нагрузку, осевую нагрузку, неподдерживаемый пролет, температурный диапазон, скорость скольжения, материал сопряжения, рабочий цикл, химическую среду и необходимость рассеивания статического заряда трубкой. Компания Ideal Plastic заявляет значения жесткости в диапазоне от 8 до 12 ГПа для своего предложения PEEK, армированного углеродным волокном. Рассматривайте этот диапазон как руководство на уровне продукта, а не как замену спецификации для конкретного класса или проверки конструкции.
Варианты трубок LCF, SCF и CF30 PEEK
Качество волокна влияет не только на этикетку. LCF означает длинное углеродное волокно; SCF означает короткое углеродное волокно. Более длинные волокна могут быть полезны там, где эффективность армирования и жесткость являются приоритетными, в то время как соединения с короткими волокнами могут быть более подходящими для традиционной обработки и детальных механически обработанных профилей. Фактический результат зависит от ориентации волокон, условий формования или экструзии, толщины стенок и обработки.
«CF30» обычно обозначает соединение PEEK, содержащее примерно 30% углеродного волокна, но это обозначение должно быть подтверждено поставщиком. Спросите, является ли указанная трубка CF30 PEEK LCF или SCF, какой допуск применяется после механической обработки и какие данные о свойствах принадлежат этому конкретному составу. Это предотвращает распространенную ошибку при покупке: сравнивать два материала по процентному содержанию углерода, игнорируя при этом различные формы волокон и маршруты производства.
Перед заказом подтвердите размеры трубы, трубки, профиля и обработанных деталей.
Укажите наружный диаметр, внутренний диаметр, толщину стенки, длину, допуск и качество поверхности.
«Труба из PEEK» и «труба из PEEK» часто используются как взаимозаменяемые слова при поиске поставщиков, но предложение по-прежнему требует точного определения размеров. Укажите внешний диаметр (OD), внутренний диаметр (ID), толщину стенки или ее расчет, длину резки, количество, допуск, конечное состояние и требования к чистоте поверхности. Укажите, предоставлены ли размеры в вытянутом, вырезанном или обработанном виде.
Компания Ideal Plastic указывает стандартную длину 1000 мм и 3000 мм и заявленный допуск ±0,02 мм для своих труб из ПЭЭК, армированного углеродным волокном. Подтвердите, какие размеры охватываются допуском. Жесткий допуск по наружному диаметру не означает автоматически, что внутренний диаметр, концентричность, прямолинейность или прямоугольность концов имеют одинаковый допуск.
Используйте просмотр размеров на основе чертежа, чтобы предотвратить ошибки подгонки
Отправьте чертеж, когда трубка устанавливается на вал, в корпус или в узел уплотнения или подшипника. Отметьте критически важные функции, а не полагайтесь на описание в каталоге. Обзор должен охватывать:
- пределы наружного и внутреннего диаметра, включая требуемую толщину стенки;
- концентричность, прямолинейность и допустимая овальность там, где от них зависит сборка;
- длина разреза, прямоугольность торца, фаски, канавки, отверстия или другие обработанные детали;
- сорт материала, конструкция LCF или SCF и процентное содержание углеродного волокна;
- метод контроля, план отбора проб, упаковка и документация.
Для нестандартных размеров труб из углеродного волокна PEEK просмотр чертежей обычно более полезен, чем запрос только ближайшего номинального размера. Он выявляет риски соответствия еще до начала производства и дает поставщику четкую основу для оснастки, механической обработки и контроля.
Опубликованные данные о производительности и пределы сравнения
В информации о продукте из PEEK, армированного углеродным волокном, компания Ideal Plastic заявляет, что температура теплового отклонения превышает 315°C и температура непрерывного использования до 260°C. Эти цифры указывают на устойчивость к высоким температурам, но не означают, что трубка может непрерывно выдерживать максимальную механическую нагрузку при температуре 260°C. На полезную расчетную температуру влияют нагрузка, толщина стенки, время воздействия, концентрация напряжений и способ монтажа.
То же предостережение относится к износу и химической стойкости. Углеродистый ПЭЭК предназначен для сложных условий трения, износа, нагрузки и химического воздействия, однако его производительность зависит от сопрягаемой поверхности, давления, скорости, смазки, температуры и фактической химической концентрации. Заявление о химической совместимости PEEK не следует рассматривать как одобрение для каждой смеси растворителей, технологической жидкости или температурного цикла.
Используйте опубликованные значения, чтобы сузить выбор материала, а затем проверьте точную марку. Запросите техническое описание, образец или обзор приложения, если последствия сбоя серьезны. Компания Ideal Plastic заявляет, что доступны бесплатные образцы, которые могут помочь в проверке соответствия или контролируемом испытании прототипа перед более крупным заказом.
Применение в системах контроля высоких температур, износа, химических веществ и статики
Трубы из углеродного волокна PEEK являются сильным кандидатом для промышленных систем, в которых сочетаются тепло и механические нагрузки. Типичные области оценки включают в себя:
- Несущие детали или детали трансмиссии:Углеродное волокно может повысить жесткость и уменьшить прогиб по сравнению с обычным чистым PEEK.
- Износостойкие сборки:композит подходит для применений, связанных с трением и износом, но материал сопряжения и соотношение давления и скорости все еще требуют пересмотра.
- Высокотемпературные трубки:заявленное значение при непрерывном использовании 260°C и HDT выше 315°C обеспечивают отправную точку для термического экранирования, а не полный расчетный предел.
- Химико-технологические компоненты:оценить конкретную среду, концентрацию, температуру и продолжительность воздействия, а не полагаться на слово «химически устойчивый».
- Чувствительное к статике оборудование:заявленное низкое объемное сопротивление может иметь значение там, где имеет значение рассеивание заряда; подтвердить требования к заземлению и электрическим испытаниям готовой детали.
Углеродное волокно также часто сравнивают со стекловолокном. Лучший выбор зависит от целевых свойств: ПЭЭК с углеродным наполнителем обычно выбирается, когда более важны жесткость, вес, износостойкость или рассеивание электрического тока, а для окончательного решения требуются сопоставимые данные о марке, а не только названия наполнителей.
Запросите проверенную цену на трубку из углеродного волокна PEEK от Ideal Plastic
Отправьте Ideal Plastic чертеж или четкую спецификацию вашего изделия.трубы PEEK, армированные углеродным волокном. Укажите температуру применения, нагрузку, условия трения или износа, химическую среду, требования к контролю статического заряда, внешний диаметр, внутренний диаметр, длину, допуск, количество и целевой показатель доставки.
Запросите коммерческое предложение, чтобы указать процентное содержание углеродного волокна, конструкцию LCF или SCF, применимые допуски на размеры, документы проверки, наличие образцов, а также то, поставляется ли деталь в виде трубы или обработана механической обработкой. Компания Ideal Plastic поставляет полуфабрикаты и обработанные профили PEEK из Гуанчжоу, Китай, включая трубы и нестандартные компоненты, со стандартными или индивидуальными сроками поставки для международных клиентов.
Для первого обзора используйтеСтраница расценок на изготовленную на заказ трубку из углеродного волокна PEEKи прикрепите рисунок. Проверка проверенного класса и размеров обычно экономит больше времени, чем выбор номинальной трубки CF30 и корректировка посадки после производства.
