Короткий ответ: выбирайте трубку из PEEK, наполненную углеродным волокном, когда дополнительная жесткость и стабильность размеров оправдывают ее компромиссы.
Трубы из ПЭЭК представляют собой полые полуфабрикаты, которые используются в исходном виде или подвергаются механической обработке в таких деталях, как втулки, гильзы, уплотнения, компоненты клапанов и изоляционные корпуса. Углеродное волокно добавляется, когда ненаполненный PEEK не обеспечивает достаточную жесткость, контроль размеров или устойчивость к деформации при механической и термической нагрузке.

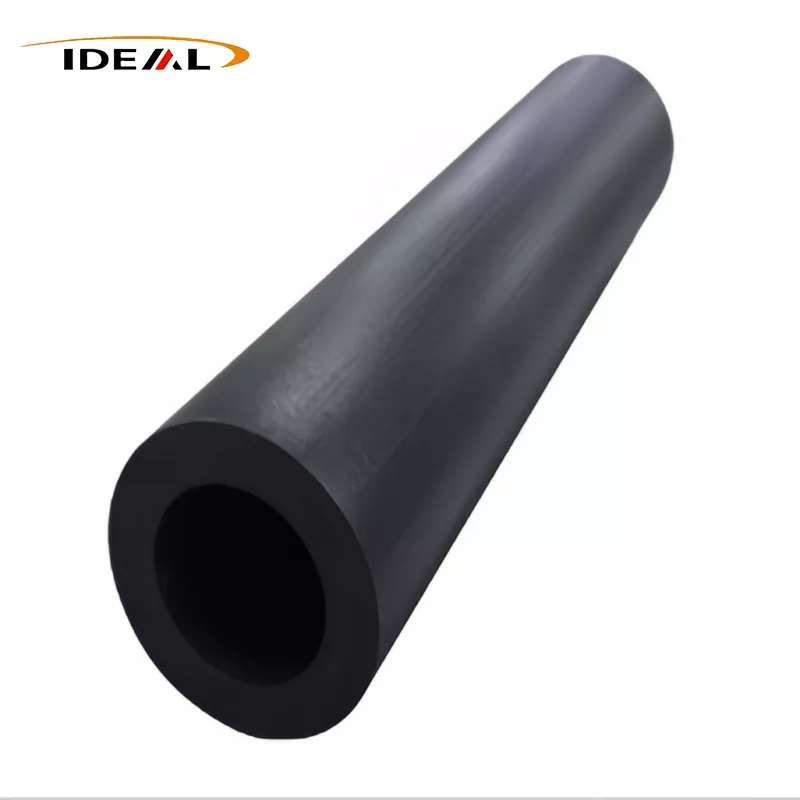

Это не делает углеродонаполненный материал автоматическим выбором премиум-класса. Он может быть менее щадящим, чем чистый PEEK, более трудным для режущих инструментов и другим по электрическим характеристикам. Правильное решение зависит от направления нагрузки, температуры, химического воздействия, сопрягаемых поверхностей, электрических требований и количества материала, который вы собираетесь удалить. Гуанчжоу Идеальные предложенияТрубы из PEEK, наполненные углеродным волокномс регулируемым содержанием углеволокна от 10% до 40%; компания определяет 30% как обычно используемый коэффициент.
Трубы, трубки и трубки могут описывать одну и ту же заготовку, но размеры должны быть указаны однозначно.
В каталогах полимеров «труба PEEK», «трубка PEEK» и «трубка PEEK» часто используются как взаимозаменяемые. Покупатели не должны предполагать, что эти условия соответствуют соглашениям, принятым в отношении металлических труб. Поставщик может описывать толстостенную обрабатываемую заготовку, а не линию, рассчитанную на номинальное давление, предназначенную для подачи жидкости в установленном виде.
Управлять заказом должен рисунок покупки, а не существительное. Если речь идет о работе под давлением, одни только размеры полуфабрикатов не определяют выдержку давления. Готовая геометрия, соединения, температура, среда, история нагрузок и применимые стандарты проектирования — все это требует отдельной инженерной проверки.
Определите внешний и внутренний диаметр, толщину стенки, длину и припуск на обработку на чертеже с размерами.
Укажите внешний диаметр, внутренний диаметр и длину, а затем определите, является ли каждое значение номинальным, заводским или требуемым после механической обработки. Включите концентричность, прямолинейность, округлость, качество поверхности и состояние концов, где они влияют на готовую деталь. Общий допуск на диаметр плюс-минус не контролирует соосность отверстия относительно наружного диаметра.
Оставьте достаточный припуск на обработку, чтобы очистить кожу и исправить ожидаемые искажения, но не настолько, чтобы стоимость материала и время обработки не увеличивались без необходимости. Тонкие стенки требуют особого внимания: давление патрона, тепло резания и остаточные напряжения могут привести к смещению отверстия после того, как оно покинет станок.
Считайте опубликованные диапазоны размеров и допуск ±0,02 мм поясняющими заявлениями, а не гарантиями для каждой комбинации внутреннего/наружного диаметра.
На странице продукта GuangZhou Ideal указан черный материал, номинальный внутренний диаметр 20–458 мм, внешний диаметр 15–404 мм, длина 1000 мм и 3000 мм и заявленный допуск ±0,02 мм. Эти диапазоны не следует рассматривать как матрицу свободно взаимозаменяемых измерений; действующая пробирка должна иметь внешний диаметр больше, чем ее внутренний диаметр.
Перед размещением заказа уточните, какие комбинации ID/OD доступны и на какие характеристики распространяется допуск. Также подтвердите температуру измерения, метод контроля, план отбора проб, критерии прямолинейности и то, применяется ли допуск к заготовке или обработанной поверхности.опубликованные размеры трубок PEEK и информация о допускахявляются полезной отправной точкой для запроса цен, а не заменой принятого чертежа.
Что углеродное волокно меняет в PEEK, а что оно не улучшает автоматически
Углеродные волокна ограничивают движение внутри матрицы PEEK. Подходящего класса и ориентации, что обычно повышает жесткость, уменьшает изменение размеров под нагрузкой и улучшает стабильность при изменении температуры. Эти эффекты могут помочь обработанной втулке сохранить геометрию или уменьшить ползучесть там, где исходный PEEK будет двигаться слишком сильно.
Армирование также обеспечивает направленность. Маршрут производства и поток материала могут выравнивать волокна, поэтому осевые и сквозные свойства могут различаться. Углеродное волокно не улучшает автоматически все поверхности износа, не сохраняет электрическую изоляцию и не повышает устойчивость к каждому химическому веществу. Это также может снизить пластичность и сделать кромки более склонными к сколам во время агрессивной обработки или сборки.
Сравните первичный, наполненный углеродным волокном и другие модифицированные марки PEEK по жесткости, износу, электрическим свойствам, химическому воздействию и обрабатываемости.
| Фактор принятия решения | Девственный PEEK | PEEK с наполнением из углеродного волокна | Другие модифицированные марки PEEK |
|---|---|---|---|
| Жесткость и стабильность размеров | Полезно там, где прочность и поведение ненаполненного материала являются приоритетными. | Обычно предпочтительнее, когда прогиб, ползучесть или тепловое движение определяют конструкцию. | Стеклонаполненные или другие армированные марки могут обеспечивать другой баланс жесткости и электрических свойств. |
| Носить | Производительность сильно зависит от нагрузки, скорости, температуры и контртела. | Может улучшить некоторые условия износа, но открытые волокна могут повлиять на сопрягаемую поверхность. | Марки подшипников могут быть предпочтительными там, где трение и износ являются основными требованиями. |
| Электрическое поведение | Обычно выбирается там, где требуется изоляция. | Может иметь более низкое удельное сопротивление, но процент углерода сам по себе не определяет электрический класс. | Составы могут быть адаптированы для изоляции, контроля статики или проводимости; проверить фактические данные |
| Обработка | Как правило, менее абразивны для инструментов. | Углеродное волокно увеличивает износ инструмента и может способствовать разрушению кромки. | Реакция инструмента зависит от пакета наполнителя. |
Для обработки труб из PEEK, наполненных углеродным волокном, используйте острый, подходящий инструмент и контролируемый зажим. Следите за чистотой отверстия, выделением тепла и прорывом волокна, а не полагайтесь только на показания внешнего диаметра. Если химическое воздействие имеет решающее значение, оцените полную классификацию по фактической жидкости, концентрации, температуре, давлению и времени воздействия.
Этикетка «Трубка из 30% углеродного волокна PEEK» не является полной спецификацией материала.
Процент указывает на загрузку наполнителя, но его недостаточно для утверждения материала. Вам по-прежнему потребуются марка смолы и компаунда, маршрут производства, форма волокна, контроль качества и данные о свойствах поставляемого материала. Уточните, определяется ли указанное процентное содержание по весу или по другой основе.
Также спросите, будет ли труба поступать из одной производственной партии и может ли поставщик предоставить отчеты о проверках, связанных с партиями. Прототип, который обрабатывается чисто, не доказывает, что последующая заготовка будет вести себя одинаково, если изменится состав, процесс или ориентация волокон. Утвердите точный сорт и форму выпуска, а не общее описание «30% CF PEEK».
Данные поставщика должны соответствовать фактическому сорту, методу испытаний, ориентации волокна и условиям эксплуатации.
Значения таблицы данных полезны только тогда, когда они представляют материал, который вы получите. Проверьте ориентацию образца, состояние, температуру испытания и метод испытания. Данные купона, полученного литьем под давлением, могут не предсказать поведение толстостенной трубы, обработанной поперек волокон в другом направлении.
Для высокотемпературных применений сравнивайте свойства при рабочей температуре, а не при использовании значений комнатной температуры. При работе с химическими веществами учитывайте одновременную нагрузку и тепло. Если точные размеры имеют значение, запросите измерения поставляемой геометрии и договоритесь о том, как детали будут подготовлены перед проверкой.
Прежде чем рассматривать ПЭЭК, наполненный углеродным волокном, как проводящий или рассеивающий статическое электричество, проверьте объем и поверхностное сопротивление.
Углеродное волокно может снизить электрическое сопротивление PEEK, но проводимость не зависит напрямую от процентного содержания наполнителя. Распределение волокон, контакт между волокнами, ориентация, толщина стенок и обработка — все это влияет на результат. Материал, описываемый как армированный углеродом, все равно может не соответствовать требуемому диапазону сопротивления.
Укажите требуемый диапазон объемного или поверхностного удельного сопротивления на чертеже или в спецификации материала вместе с методом испытаний и требованиями к кондиционированию. Если рассеяние заряда критично для безопасности, протестируйте репрезентативный запас трубок или готовые компоненты. Не заменяйте электрические измерения сертификатом содержания углерода.
Контрольный список запроса предложений: подтвердите содержание углеродного волокна, геометрию, допуски, качество поверхности, записи проверок, документы о соответствии, количество, время выполнения и поставку.
- Материал:точная марка PEEK, процент содержания углеродного волокна и способ определения этого процента.
- Геометрия:Внешний вид, внутренний диаметр, состояние стенок, длина, конечное состояние и припуск на обработку.
- Элементы управления:допуски на размеры, концентричность, прямолинейность, округлость и требования к чистоте поверхности.
- Производительность:рабочая температура, нагрузки, химикаты, интерфейс износа и требуемое электрическое поведение.
- Доказательство:применимые данные испытаний, отслеживаемость партий, отчет об инспекции и необходимые документы о соответствии.
- Коммерческие условия:прототип и объемы производства, время выполнения, упаковка, Инкотермс и доставка до пункта назначения в США.
- Принятие:утвержденная редакция чертежа, метод проверки и процедура обращения с несоответствующим запасом.
